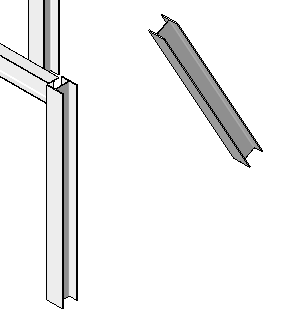

Bei diesem Verfahren werden mithilfe der Eigenschaftenpalette und der Werkzeuge zum Ändern von Stützen vertikale Stützen geneigt oder geneigte Stützen angepasst.
- Öffnen Sie eine 3D-Ansicht Ihres Projekts.
- Wählen Sie die zu ändernde Stütze aus.
- Wählen Sie auf der Eigenschaftenpalette unter Abhängigkeiten einen Stil für geneigte Stützen: Geneigt - endpunktgesteuert oder Geneigt - winkelgesteuert, um festzulegen, wie der Winkel der Neigung angepasst werden kann.Anmerkung: Weitere Eigenschaften für geneigte Stützen sind verfügbar. Weitere Informationen finden Sie unter Exemplareigenschaften von Tragwerksstützen.
- Klicken Sie auf Anwenden.
- Passen Sie die Position der Oberkante der Stütze mit dem Steuerelement des Endpunkts der Stütze an. Wenn die Stütze auf Geneigt - endpunktgesteuert eingestellt ist, passen Sie die Höhe der Oberkante der Stütze mit dem vertikalen Pfeil- oder Textsteuerelement an.

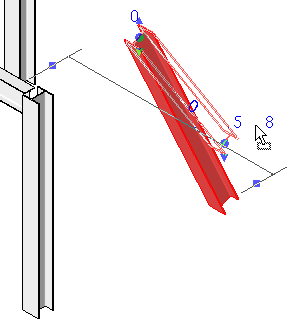

Winkelgesteuerte Änderung
- Passen Sie die Position der Basis der Stütze mit dem Endpunkt der Stütze an. Wenn die Stütze auf Geneigt - endpunktgesteuert eingestellt ist, passen Sie die Höhe der Basis der Stütze mit dem vertikalen Pfeil- oder Textsteuerelement an.

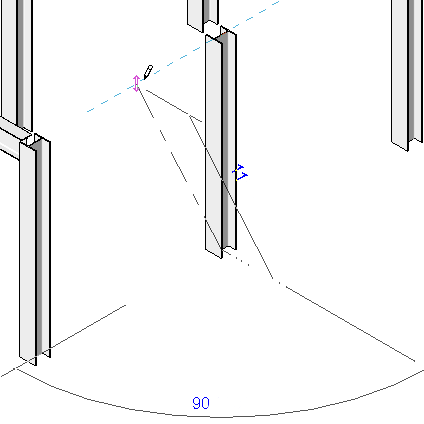

Endpunktgesteuerte Bearbeitung
Die Stütze passt die Länge und Neigung auf Grundlage der Parametereinstellungen und Endpunktanpassungen an.
