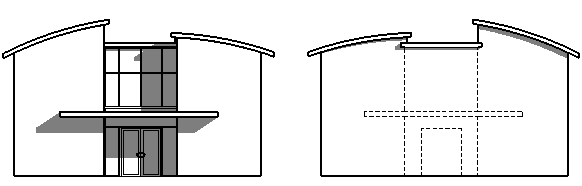

Mit verdeckten Linien können Sie Elemente anzeigen, die in einer Ansicht nicht sichtbar sind. So könnte z. B. in der Südansicht ein Eingang vorhanden sein, und Sie möchten den Umriss dieses Eingangs in der Nordansicht mit verdeckten Linien andeuten.
Anmerkung: Das Werkzeug Verdeckte Linien anzeigen ist in Revit MEP nicht verfügbar. In Autodesk Revit steht dieses Werkzeug nicht für Ansichten mit einem der Werte Elektro, HLS oder Sanitär für die Eigenschaft Disziplin zur Verfügung.
So zeigen Sie verdeckte Linien an
- Öffnen Sie eine Ansicht, in der Sie ein Element ein anderes verdeckt, das Sie mithilfe verdeckter Linien anzeigen möchten.
Angenommen, Sie öffnen im Beispiel oben die Nordansicht.
- Klicken Sie in den Steuerelementen für Ansichten auf Bildstil und Drahtmodell.
- Klicken Sie auf Registerkarte Ansicht
Gruppe Grafik
(Verdeckte Linien anzeigen). - Wählen Sie im Zeichenbereich das Element, welches das andere Element verdeckt.
- Wählen Sie das Element aus, das im Modus Verdeckte Linien angezeigt werden soll.
- Klicken Sie auf Ändern, um das Dialogfeld Verdeckte Linien zu schließen.
Wenn Sie die Ansicht wieder auf den Modus Verdeckte Linie umschalten (durch Klicken auf Bildstil: Verdeckte Linie in den Steuerelementen für Ansichten), ist das unsichtbare Element sichtbar.
