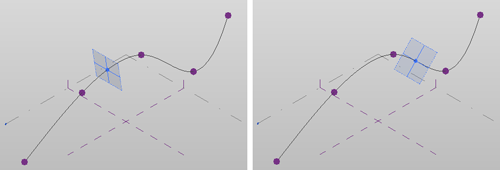

Basisbauteilabhängige Punkte sind Referenzpunkte, die auf bestehenden Splines, Linien, Kanten oder Oberflächen platziert werden. Sie sind kleiner als geometriesteuernde Punkte. Zu jedem basisbauteilabhängigen Punkt gehört eine eigene Arbeitsebene, auf der weitere Geometrie im rechten Winkel zum Basisbauteil des Punkts hinzugefügt werden kann. Der basisbauteilabhängige Punkt wird zusammen mit seinem Basisbauteil verschoben und kann auf diesem Element verschoben werden.
Basisbauteilabhängige Punkte können auf den folgenden Elementen platziert werden:
- Modelllinien und Referenzlinien wie Linien, Bögen, Ellipsen und Splines (Bézier und Hermite)
- Kanten und Flächen von Formelementen: planar, regelmäßig, aufgelöst, zylindrisch und Hermite
- Verbundene Formkanten (Kanten und Oberflächen von Geometrieverbindungen)
- Familienexemplare (Kanten und Oberflächen)
Der Vorgang zum Platzieren basisbauteilabhängiger Punkte ist je nach Art des Basiselements unterschiedlich. Dies wird in den folgenden Abschnitten beschrieben.
Anmerkung: Wird das Basisbauteil gelöscht, werden auch die abhängigen Punkte gelöscht.
