Dachuntersichten können aus sehr verschiedenen Gründen und auf vielfältige Weise erstellt werden. In diesem Fall wird die Untersicht aus einer Skizze mit zwei Schleifen zwischen einer Wand und einem Dach erstellt. Die Untersicht ist assoziativ mit den Wänden und dem Dach verbunden. Wenn Sie nicht assoziative Untersichten erstellen möchten, verwenden Sie im Skizziermodus den Befehl Linien.
- Klicken Sie auf Registerkarte Architektur
Gruppe Erstellen Dropdown-Liste Dach
(Dach: Untersicht). - Registerkarte Ändern | Begrenzung für Dachuntersicht erstellen Gruppe Zeichnen
(Dachkanten wählen) Mit diesem Werkzeug erstellen Sie eine gesperrte Skizzenlinie.
- Heben Sie das Dach hervor, und klicken Sie darauf, um es auszuwählen.

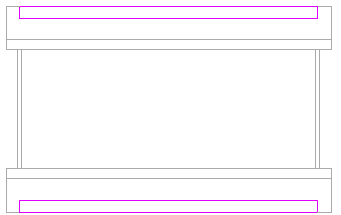

Mithilfe des Werkzeugs Dachkanten wählen ausgewähltes Dach
- Klicken Sie auf Registerkarte Ändern | Begrenzung für Dachuntersicht erstellen Gruppe Zeichnen
(Wände auswählen), heben Sie die Außenseite der Wand unterhalb des Dachs hervor, und klicken Sie, um sie auszuwählen.

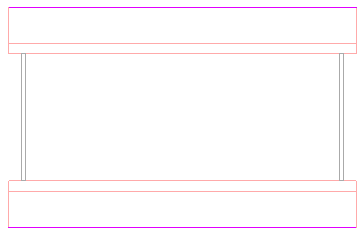

Für eine Dachuntersicht hervorgehobene Wand

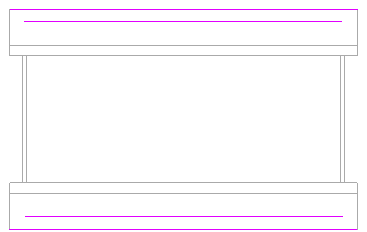

Skizzierlinien für Dachuntersicht nach Auswahl der Wände
- Stutzen Sie die überstehenden Skizzierlinien zu und Schleife zu schließen.
- Klicken Sie auf
(Bearbeitungsmodus beenden). Damit die Untersicht besser erkennbar ist, erstellen Sie eine Schnittansicht der Draufsicht, die die Verbindungsstelle zwischen Wand und Dach zeigt.
Dach, Untersicht und Wand in einer Schnittansicht
Anmerkung: Für die Abbildung oben wurde das Werkzeug Geometrie verbinden zur Verbindung von Untersicht und Dach verwendet. Um die Zeichnung abzuschließen, verbinden Sie die Untersicht mit der Wand sowie die Wand mit dem Dach.Sie können eine geneigte Untersicht erstellen, indem Sie einen Neigungspfeil zeichnen, oder indem Sie die Eigenschaften der Begrenzungslinie ändern. Weitere Informationen erhalten Sie unter Geneigte Oberflächen.
