Erhebungen

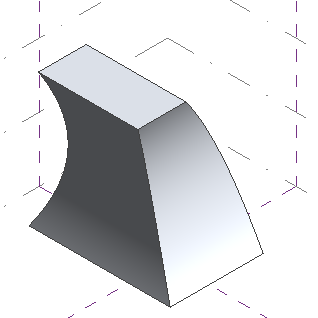

Bei einer Erhebung wird eine Form dadurch erstellt, dass auf verschiedenen Arbeitsebenen liegende Profile ineinander übergehen.

Anmerkung: Für Erhebungsgeometrie können die Profile offen oder geschlossen sein.

So erstellen Sie eine Erhebung als Volumenkörper

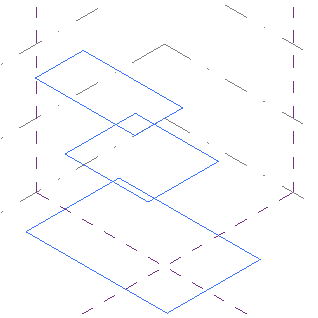

  1. Zeichnen Sie ein geschlossenes Profil auf eine Arbeitsebene.
  2. Klicken Sie auf eine Referenzebene oder eine Ebene, um eine andere Arbeitsebene auszuwählen.
  3. Zeichnen Sie ein weiteres geschlossenes Profil.
  4. Klicken Sie auf eine Referenzebene oder eine Ebene, um eine andere Arbeitsebene auszuwählen.
  5. Zeichnen Sie ein geschlossenes Profil auf die dritte Arbeitsebene.
  6. Wählen Sie alle drei Profile aus.
  7. Klicken Sie auf Registerkarte Ändern | Linien Gruppe Form Form erstellen. Weitere Informationen erhalten Sie unter Aufrufen des Werkzeugs Form erstellen.

Verwandte Themen

Übergeordnetes Thema: Formtypen
