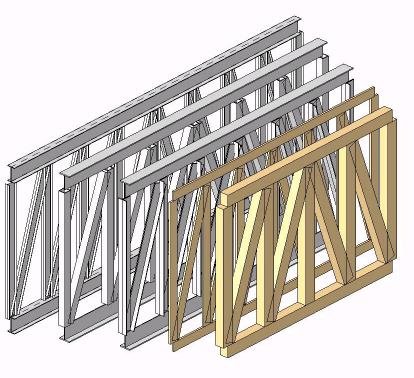

Revit passt das Layout des Fachwerkbinders an dessen Spannweite an und erstellt Tragwerkselemente, die den Linien im geänderten Fachwerkbinder-Layout entsprechen. Weitere Informationen finden Sie unter Erstellen einer Fachwerkbinderfamilie.
So fügen Sie einen Fachwerkbinder hinzu:
- Öffnen Sie eine Ansicht der Ebene im Gebäude, auf der der Fachwerkbinder hinzugefügt werden soll.
- Klicken Sie auf Registerkarte Ingenieurbau
Gruppe Ingenieurbau Fachwerkbinder. - Wählen Sie auf der Eigenschaftenpalette aus der Dropdown-Liste der Typenwahl den gewünschten Fachwerkbindertyp.
- Klicken Sie auf Registerkarte Ändern | Platzieren Fachwerkbinder Gruppe Zeichnen
(Linie), um den Anfangs- und Endpunkt für den Fachwerkbinder festzulegen, oder klicken Sie auf
(Linien auswählen) und wählen Sie eine Kante oder Linie aus, um eine Abhängigkeit zwischen dieser und dem Fachwerkbindermodell herzustellen.
