Platzieren einer geneigten Tragwerksstütze in Ansichten oder Schnitten

1. Öffnen Sie eine Draufsicht oder Schnittansicht Ihres Projekts.
2. Klicken Sie in der Multifunktionsleiste auf Tragwerksstütze.

   Wo befindet sich diese Funktion?


   Registerkarte Ingenieurbau Gruppe Ingenieurbau Tragwerksstütze
   • Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Stütze Tragwerksstütze
3. Definieren Sie im Dialogfeld Arbeitsebene die Oberseite und Basis der Stütze, wenn keine Fangreferenz verfügbar ist. Weitere Informationen finden Sie unter Festlegen der Arbeitsebene.
   Anmerkung: Wählen Sie in der Optionsleiste die Option 3D-Fang, wenn ein vorher platziertes tragendes Element ein Ende der Stütze definieren soll. Dies stellt die genaueste Platzierungsmethode dar.
4. Klicken Sie auf Registerkarte Ändern | Platzieren Tragwerksstütze Gruppe Platzierung Geneigte Stütze.
5. Wählen Sie auf der Eigenschaftenpalette aus der Dropdown-Liste der Typenwahl einen Tragwerksstützentyp aus.

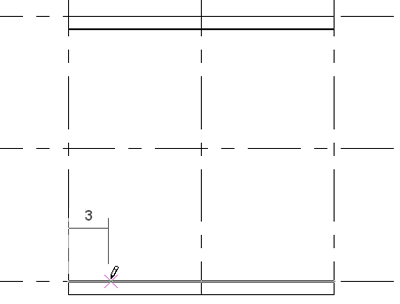

6. Klicken Sie an die Stelle, an der die Stütze beginnen soll, und verwenden Sie dabei die temporären Bemaßungen als Referenz.

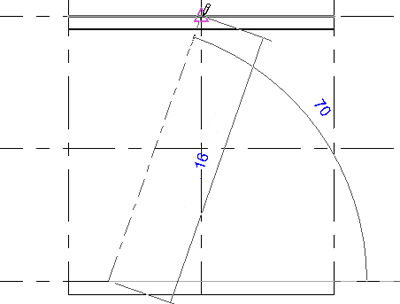

7. Klicken Sie an die Stelle, an der die Stütze enden soll, und verwenden Sie die temporären Bemaßungen als Referenz.

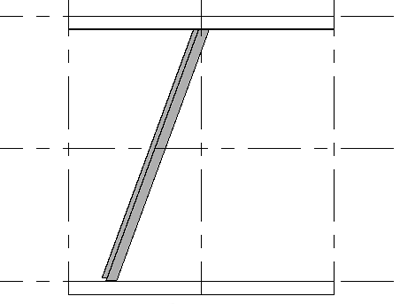

Die Stütze wird platziert, wie durch die beiden Klicks und die zugehörigen Höhen definiert.
