Das Werkzeug Trägersystem zurücksetzen erstellt ein Trägersystem anhand der ursprünglichen Parameter neu. Mit diesem Werkzeug können Sie Änderungen an Eigenschaften einzelner Träger im System rückgängig machen. Nachdem das Trägersystem zurückgesetzt wurde, haben alle Träger im System identische Parameter und die Standardposition. Insbesondere hat das Werkzeug die folgenden Auswirkungen:
- Träger, die verschoben wurden, werden an ihre Ausgangsposition zurückgebracht.
- Aus dem System gelöschte Träger werden wiederhergestellt.
- Auf einzelnen Träger geänderte Eigenschaften (z. B. Trägertyp, Versatz, Winkel) werden zurückgesetzt.
Wird die Skizze eines Trägersystems geändert, bleiben die Träger eines Systems mit den ursprünglichen Stützen verbunden, bis das Trägersystem zurückgesetzt wird.

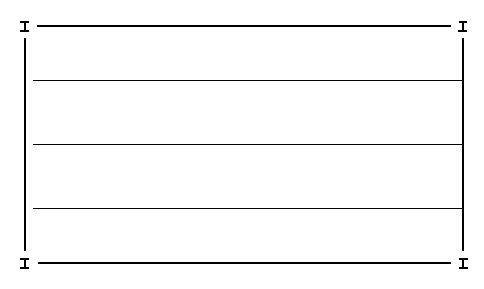

Originalträgersystem

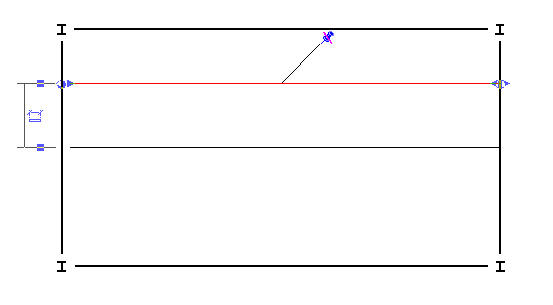

Trägersystem mit Änderungen
Das Werkzeug Trägersystem zurücksetzen
- Klicken Sie im Zeichenbereich auf das zurückzusetzende Trägersystem.
- Klicken Sie auf Registerkarte Ändern | Trägersysteme
Gruppe Modus Begrenzung bearbeiten. - Klicken Sie auf Registerkarte Ändern | Trägersysteme > Begrenzung bearbeiten Gruppe Anpassen System zurücksetzen.

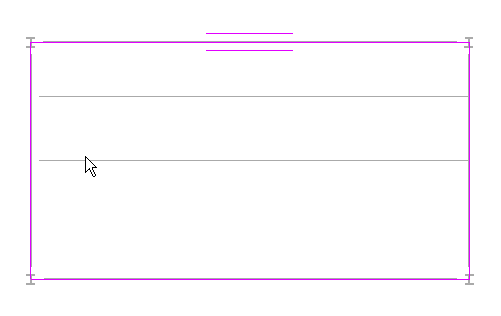

Zurücksetzen des tragenden Trägersystems
- Klicken Sie auf Registerkarte Ändern | Trägersysteme > Begrenzung bearbeiten Gruppe Modus Bearbeitungsmodus beenden.
Zurückgesetztes Trägersystem
