Pläne werden in verschiedenen Ländern in unterschiedlicher Ausrichtung gelesen. In Revit wird dies mit dem Typenparameter Ansichtsrichtung für Tragwerkspläne berücksichtigt.
Sie können mehrere Ansichtstypen für Tragwerkspläne erstellen und den Parameter Ansichtsrichtung jeweils unterschiedlich definieren. Dies ermöglicht Ihnen mehrere Ansichtsrichtungen innerhalb eines Projekts. Die für Fundamentansichten übliche Ansichtsrichtung ist nach unten, um tragende Geschossdecken, Wandfundamente und Fundamente anzuzeigen. Tragwerksansichten können nach oben angezeigt werden, sodass die Tragwerkselemente nicht durch tragende Geschossdecken verdeckt werden.
Ansichtsrichtung
So legen Sie die Ansichtsrichtung fest
- Wählen Sie im Projektbrowser eine Tragwerksplanansicht.
Für andere Typen von Draufsichten ist der Parameter Ansichtsrichtung nicht verfügbar.
- Klicken Sie in der Eigenschaftenpalette auf
(Typ bearbeiten). - Wählen Sie im Dialogfeld Typeneigenschaften für Ansichtsrichtung die Optionen Nach oben oder Nach unten.
- Klicken Sie auf OK.

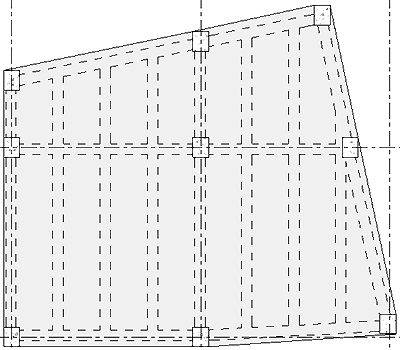

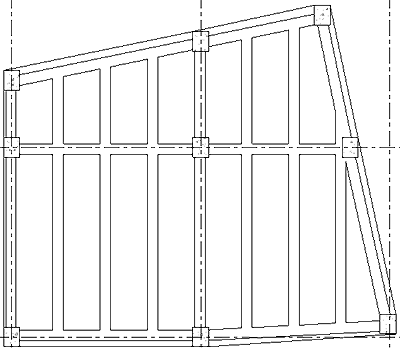

| Ansichtsrichtung nach unten | Ansichtsrichtung nach oben |
|---|---|
 |
 |
