Symbole

Ein Symbol ist eine grafische Darstellung eines Beschriftungselements oder eines anderen Objekts. Symbole werden manchmal als Beschriftungen bezeichnet.

Benutzen Sie das Werkzeug Symbol zum Platzieren von 2D-Beschriftungssymbolen im Projekt.

Beispiele einer Symbollegende

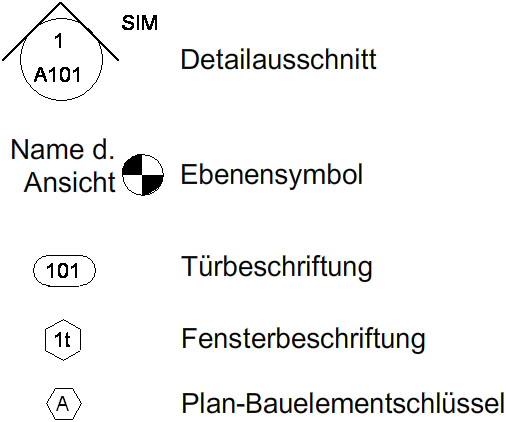

Die folgende Symbollegende gibt die Beschriftungssymbole an, die in einem Satz von Konstruktionsunterlagen verwendet werden.

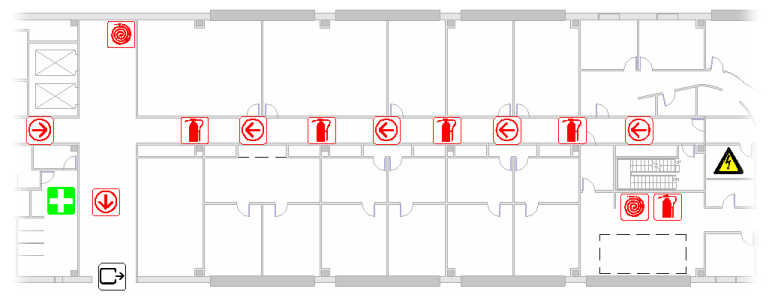

Beispiel für Symbole in einer Draufsicht

Revit Structure

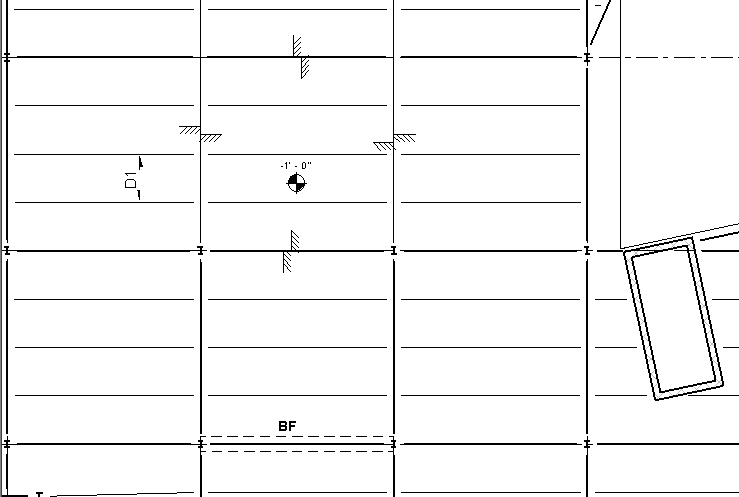

Beispiel für Symbole in einer Draufsicht

In Revit werden auch Symbole für momentsteife Rahmen, Auskragungsverbindungen und andere Elemente verwendet.
