Das globale Koordinatensystem einer Form basiert auf den Koordinaten für Nord, Ost, Süd und West des ViewCube. Wenn eine Form neu ausgerichtet wird und ihr Verhältnis zum globalen Koordinatensystem sich ändern, befindet sie sich im lokalen Koordinatensystem.

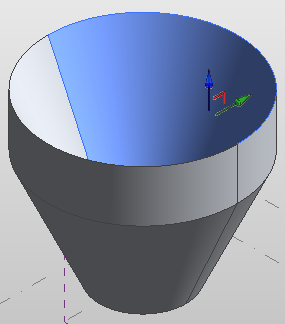

| Steuerelement | Bewegung des Objekts |
|---|---|
| Blauer Pfeil | In Richtung der globalen z-Achse |
| Roter Pfeil | In Richtung der globalen y-Achse |
| Grüner Pfeil | In Richtung der globalen x-Achse |
| Rotes Ebenen-Steuerelement | In der y-Ebene |
| Grünes Ebenen-Steuerelement | In der x-Ebene |
| Orangefarbener Pfeil | In Richtung einer lokalen Achse |
| Orangefarbenes Ebenen-Steuerelement | In einer lokalen Ebene |
Die folgende Abbildung zeigt ein Sweep, dessen Form durch Ziehen der Steuerpfeile geändert wurde.
| Ursprüngliches Sweep | Sweep nach der ersten Bearbeitung | Sweep nach der zweiten Bearbeitung |
|---|---|---|
 |
 |
 |
Bei Formen, die durch das lokale Koordinatensystem definiert sind, werden die 3D-Form-Steuerelemente in Orange angezeigt. Nur Koordinaten, die in das lokale Koordinatensystem übernommen werden, werden in Orange angezeigt. Wenn Sie z. B. einen Würfel um 15 Grad drehen, werden die Pfeile für die x- und y-Richtung in Orange angezeigt, der Pfeil für die z-Richtung bleibt jedoch blau, da sich der z-Wert des Würfels im globalen Koordinatensystem nicht geändert hat.
