Sweeps

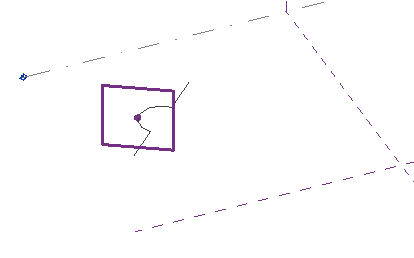

In der Umgebung für Konzeptentwürfe werden Sweeps aus einem 2D-Profil erstellt, das an einem Pfad entlang geführt wird. Das Profil besteht aus Liniengrafik, die im rechten Winkel zu der Linie oder Reihe von Linien steht, die den Pfad bildet. Um ein Sweep zu erstellen, wählen Sie das Profil und den Pfad aus und klicken dann auf (Form erstellen).

Pfade mit mehreren Segmenten können zur Erstellung von Sweeps verwendet werden, wenn das Profil aus geschlossenen Schleifen besteht. Ist das Profil nicht geschlossen, kann es nicht an einem Pfad mit mehreren Segmenten entlang geführt werden, um ein Sweep zu erhalten. Besteht der Pfad nur aus einem einzigen Segment, können Sie das Sweep aus einem offenen Profil erstellen.

Anmerkung: Informationen zum Erstellen einer Bauteilfamilie mithilfe einer nicht für Körpermodelle oder adaptive Bauteile vorgesehenen Vorlage finden Sie unter Erstellen eines Sweeps.

So erstellen Sie ein Sweep mit mehreren Segmenten

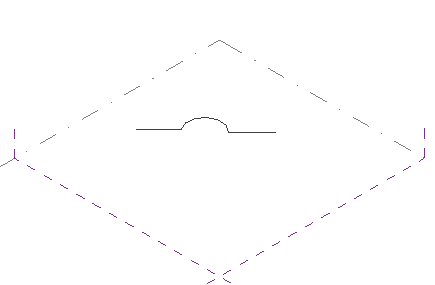

Klicken Sie auf Registerkarte Erstellen Gruppe Zeichnen Linie, und zeichnen Sie eine Reihe verbundener Linien, um einen Pfad zu erstellen.

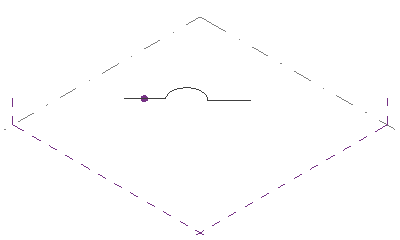

Klicken Sie auf Registerkarte Start Gruppe Zeichnen Punktelement, und klicken Sie auf eine Stelle auf dem Pfad, um einen Referenzpunkt zu erstellen.

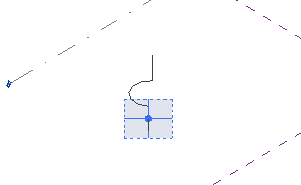

Wählen Sie den Referenzpunkt aus. Die Arbeitsebene wird angezeigt.

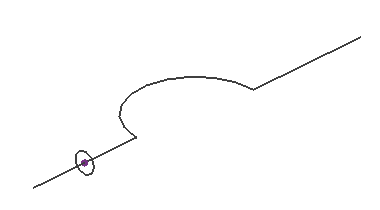

Zeichnen Sie ein geschlossenes Profil auf die Arbeitsebene.
Wählen Sie die Linie und die Profile aus.

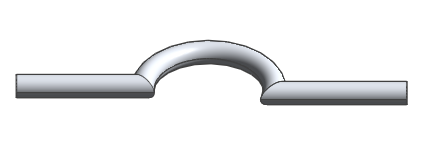

Klicken Sie auf Registerkarte Ändern | Linien Gruppe Form Form erstellen. Weitere Informationen erhalten Sie unter Aufrufen des Werkzeugs Form erstellen.
