Platzieren einer geneigten Tragwerksstütze mit 3D-Objektfang

1. Öffnen Sie eine 3D-Ansicht Ihres Projekts.
2. Klicken Sie in der Multifunktionsleiste auf Tragwerksstütze.

   Wo befindet sich diese Funktion?


   Registerkarte Ingenieurbau Gruppe Ingenieurbau Stütze
   • Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Stütze Tragwerksstütze
3. Klicken Sie auf Registerkarte Ändern | Platzieren Tragwerksstütze Gruppe Platzierung Geneigte Stütze.
4. Wählen Sie auf der Eigenschaftenpalette aus der Dropdown-Liste der Typenwahl einen Tragwerksstützentyp aus.
5. Klicken Sie in der Optionsleiste auf 3D-Fang. Diese Option ermöglicht, dass die Platzierung geneigter Stützen an Punkten gefangen wird, die außerhalb der Arbeitsebene der Ansicht liegen, z. B. Stützen in verschiedenen Ansichten.

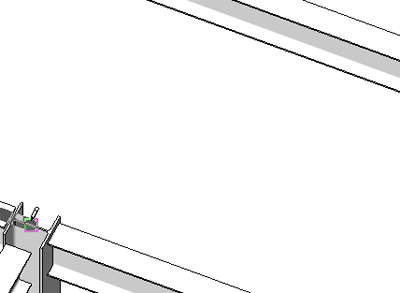

6. Klicken Sie entlang eines Tragwerkselements oder auf den Endpunkt eines Elements, um den ersten Punkt der Stütze zu platzieren.

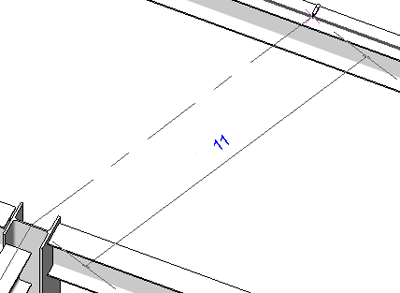

7. Klicken Sie auf ein anderes Tragwerkselement, um die Stütze zu platzieren.

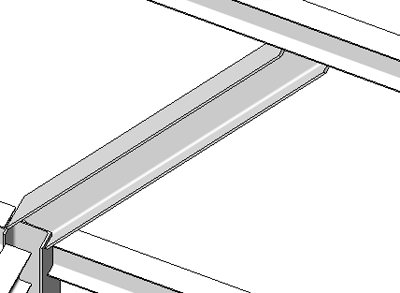

8. Die Stütze wird zwischen den beiden Tragwerkselementen platziert.

   Anmerkung: Wenn es sich bei einer der beiden Platzierungsklicks um keine Fangreferenz an ein Tragwerkselement handelt, wird die Endposition der Stütze durch die Platzierung des Klicks und die entsprechende Erhebung definiert, die in der Optionsleiste definiert ist.
