3D-Steuerelement
Ein Steuerelement, das angezeigt wird, wenn Oberflächen, Kanten oder Scheitelpunkte ausgewählt werden. Mithilfe dieses Steuerelements können Sie diese Objekte bearbeiten. Es wird auch an ausgewählten Punkten angezeigt. Weitere Informationen finden Sie unter Ändern von Formen.
-

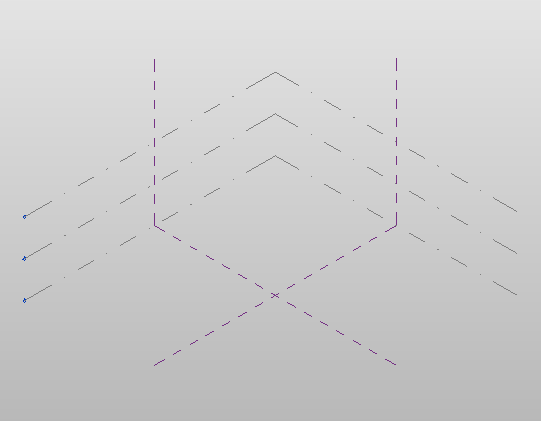

3D-Ebene
Eine finite horizontale Ebene, die als Referenz für ebenenbasierte Formen und Punkte fungiert. 3D-Ebenen werden in der Umgebung für Konzeptentwürfe angezeigt, wenn der Mauszeiger im Zeichenbereich über sie gezogen wird. Diese Ebenen können als Arbeitsebenen festgelegt werden.
-
3D-Referenzebene
3D-Ebene, auf der Sie Linien zeichnen können, um daraus eine Form zu erstellen. 3D-Referenzebenen werden in der Umgebung für Konzeptentwürfe angezeigt. Diese Ebenen können als Arbeitsebenen festgelegt werden.
-
3D-Arbeitsebene
Planare Oberfläche, auf der Sie Linien zeichnen können, um daraus eine Form zu erstellen. 3D-Ebenen und 3D-Referenzebenen können als Arbeitsebenen festgelegt werden. Diese Ebenen werden automatisch in der Umgebung für Konzeptentwürfe angezeigt, wenn der Mauszeiger im Zeichenbereich über sie gezogen wird.
-
Form
2D- oder 3D-Oberfläche oder Volumenkörper, die bzw. der mit dem Werkzeug
(Form erstellen) erstellt wurde. Weitere Informationen finden Sie unter Formen. -
Erhebung
Form, die aus mehreren, auf verschiedene parallele oder nicht parallele Arbeitsebenen gezeichneten Linien (Einzelsegment, Kette, Schleife) erstellt wird.
-
Profil
Einzelne Kurve oder Gruppe an den Enden verbundener Kurven, aus denen mithilfe der unterstützten Verfahren zum Erstellen von Geometrie (Extrusion, Erhebung, Sweep, Rotation und Oberfläche) Formgeometrie erstellt wird. Dabei kann eine einzelne Kurve oder eine Gruppe von Kurven zusammen verwendet werden.
