Mit der Familie Trägersystem können Sie verschiedene Trägersysteme für Konstruktionen mit unterschiedlicher Geometrie (Bogen, Polygon, Konsole) erstellen. Im folgenden Beispiel wird ein Verfahren zum Erstellen eines Trägersystems mit Konsole beschrieben.
Beginnen Sie mit einer Konstruktion ähnlich wie in der folgenden Abbildung einer teilweisen Draufsicht.

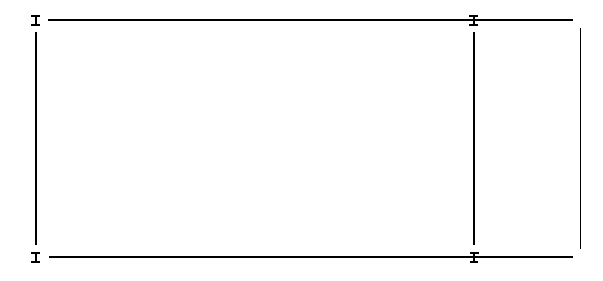

Teilweise Draufsicht
- Klicken Sie auf Registerkarte Ingenieurbau
Gruppe Ingenieurbau Trägersystem. - Klicken Sie auf Registerkarte Ändern| Platzieren Trägersystem Gruppe Trägersystem Trägersystem skizzieren Gruppe Zeichnen
(Tragende Bauteile wählen), um die Begrenzung des Trägersystems zu wählen, oder
(Linien auswählen), um die Begrenzung zu zeichnen.

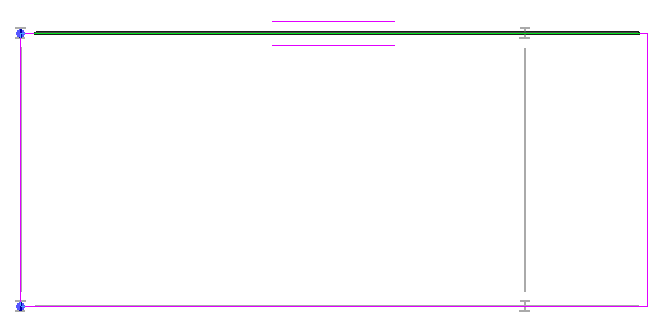

Auswählen der tragenden Bauteile
- Nachdem Sie die Begrenzung erstellt haben, klicken Sie auf Registerkarte Ändern | Begrenzung für Trägersystem erstellen Gruppe Modus (Bearbeitungsmodus beenden).
Das Trägersystem mit Konsole wird angezeigt.

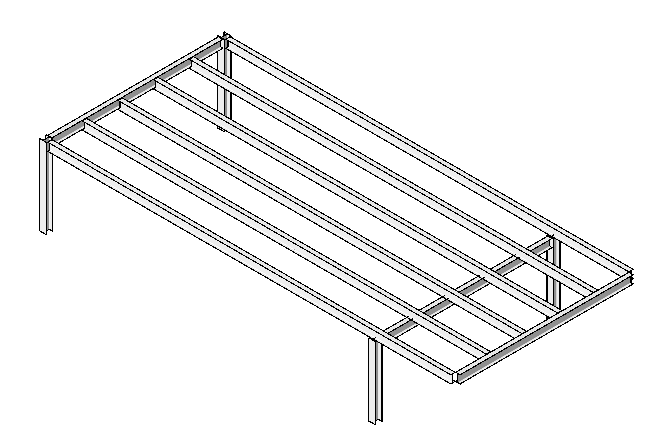

Fertiges Trägersystem mit Konsole
