Die Auslassdurchflüsse der beiden Designs werden mithilfe der Funktion "Kritische Werte" des Entscheidungscenters miteinander verglichen.

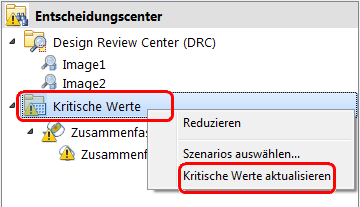

Klicken Sie im Entscheidungscenter mit der rechten Maustaste auf Kritische Werte, und klicken Sie auf Kritische Werte aktualisieren.
Wenn die Ausgabeleiste nicht angezeigt wird, klicken Sie auf Ausgabeleiste, um sie zu erweitern:

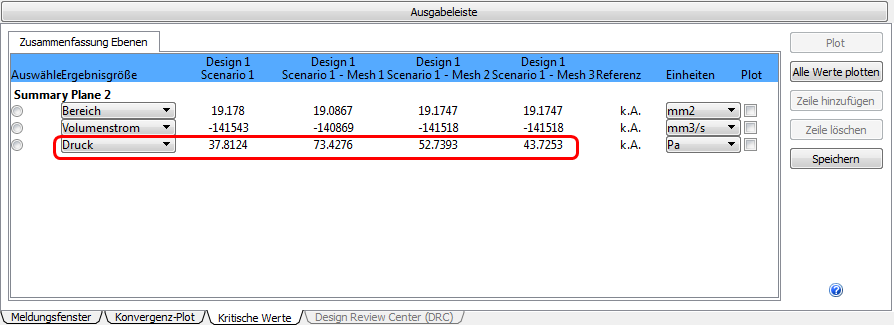

Anmerkung: Betrachten Sie die Daten der Zusammenfassungsebene auf der Registerkarte Kritische Werte der Ausgabeleiste.

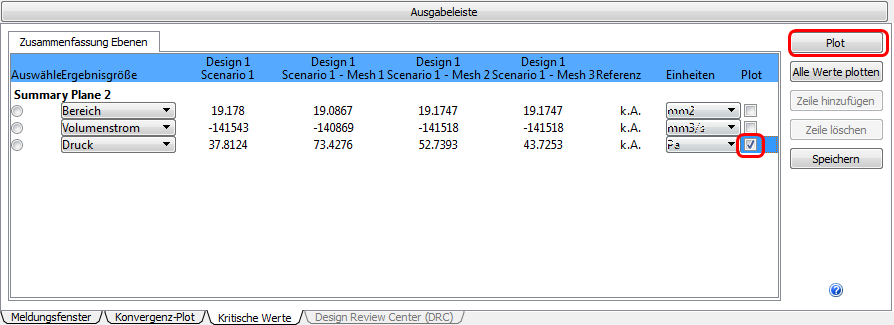

Zum Plotten des Drucks von den vier Netzen, überprüfen Sie das Feld Plot. Klicken Sie auf die Schaltfläche Plot:

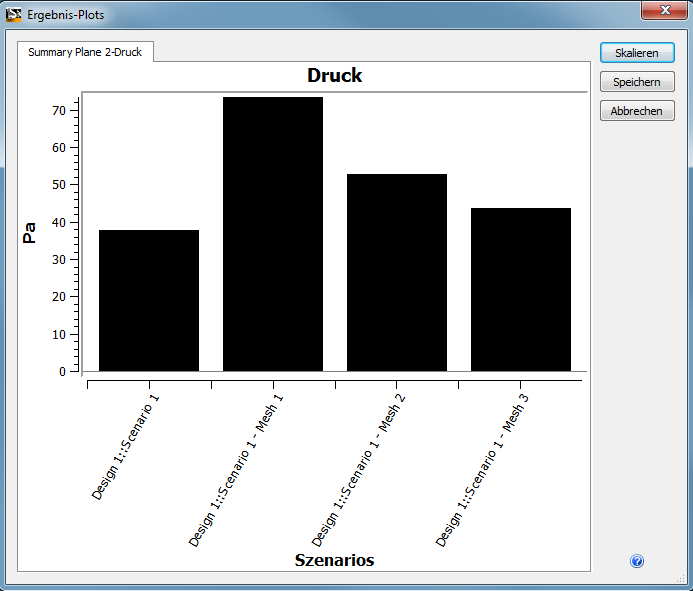

Anmerkung: Beachten Sie, wie der Druckverlust stetig mit jeder Netzverfeinerung abnimmt. Der Unterschied zwischen Schritt 3 und dem endgültigen Netz ist viel kleiner als zwischen den Schritten 1 und 2. Dies zeigt deutlich, dass sich der Druckverlust mit jeder Netzverfeinerung weniger verändert, was zu einer netzunabhängigen Lösung führt.
Weitere Informationen über kritische Werte
Herzlichen Glückwunsch! Sie haben die Übung erfolgreich abgeschlossen. Klicken Sie hier, um zur Titelseite für die Lernprogramme zurückzukehren.
