Vergleichen von Geschwindigkeitsergebnissen im Design Review Center

In diesem Schritt führen Sie keine Animationen zwischen Szenarien durch, sondern verwenden mehrere Ansichtsfenster, um die Geschwindigkeitsfelder nebeneinander zu vergleichen.

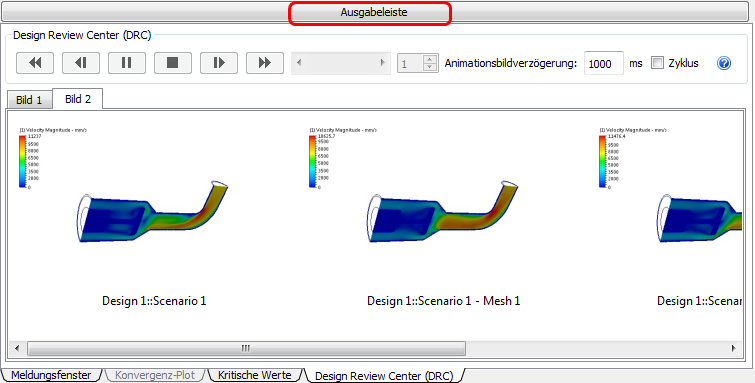

Klicken Sie auf Bild 2 unter Design Review Center, um das Zusammenfassungsbild für die Geschwindigkeit anzuzeigen:

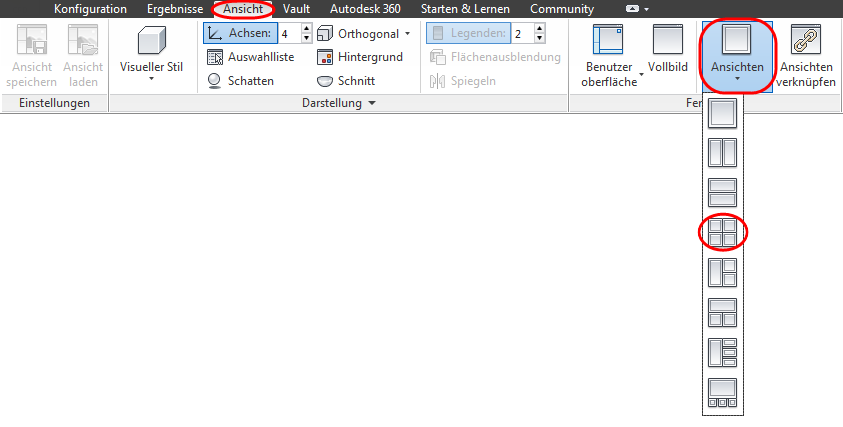

Um vier Ansichtsfenster anzuzeigen, klicken Sie auf Ansichtsfenster auf der Registerkarte Ansicht und wählen vier:

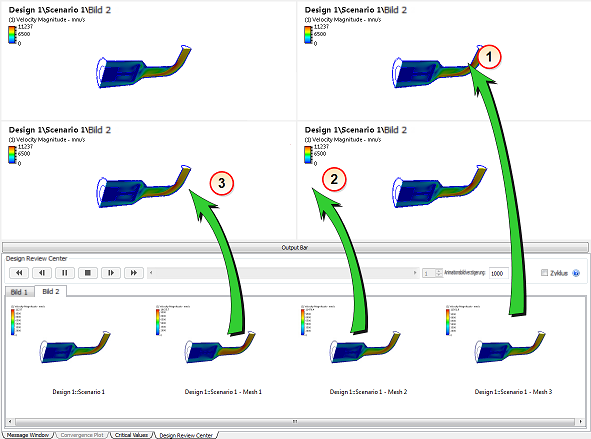

Fügen Sie der Ansicht die Szenarien hinzu, indem Sie jede Miniaturansicht in ein separates Ansichtsfenster ziehen:

Um die Ausgabeleiste zu verkleinern (und das Grafikfenster zu vergrößern), klicken Sie auf Ausgabeleiste.

Um durch alle Ansichten gleichzeitig zu navigieren, klicken Sie auf Ansichten verknüpfen in der Registerkarte Ansicht.

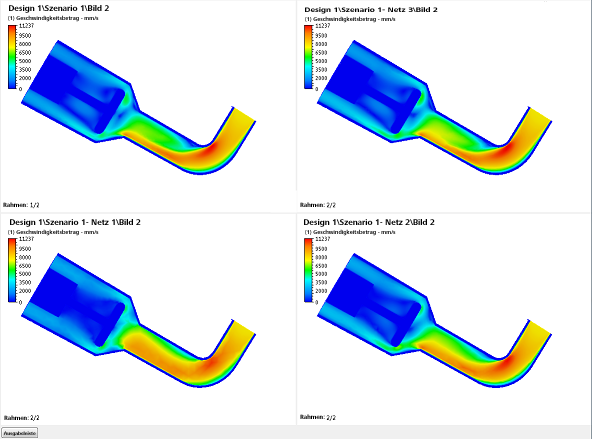

Vergrößern Sie das Modell und richten Sie es so aus, dass Sie die Auswirkungen auf die Ergebnisse deutlich erkennen können:

Anmerkung: In dieser Abbildung werden die Ergebnisse aus dem ursprünglichen Netz in der unteren linken Ecke, die Ergebnisse aus dem letzten Netz in der oberen linken Ecke angezeigt. Beachten Sie den Unterschied in der Darstellung des Trennungsbereichs nach dem Ellbogen, den Zusammenstoß der Tellerfläche und die Verwirbelungszonen nach der Tellerfläche. Beachten Sie die zunehmende Verbesserung der Strömungseigenschaften in den beiden Zwischenschritten auf der rechten Seite.
