Ergebnisteile

Anhand der Ergebnisteile kann die Temperatur eines ausgewählten Teils schnell ermittelt werden. Um die Ergebnisse mehrerer Teile zu vergleichen, definieren Sie diese als Zusammenfassungsteile, und zeigen Sie deren Ergebnisse auf der Registerkarte "Kritische Werte" der Ausgabeleiste an.

In diesem Schritt wird die Temperatur der beiden mittelgroßen Chips verglichen.

Klicken Sie auf der Registerkarte Ergebnisse auf Teile:

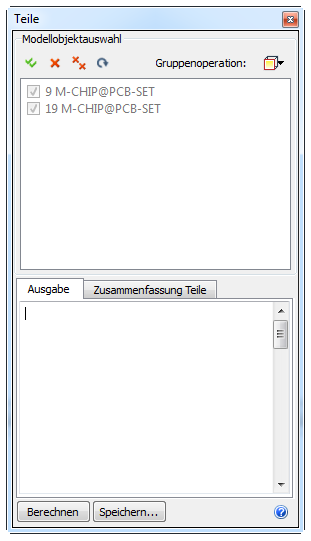

Klicken Sie auf die Schaltfläche Gruppenoperation, und wählen Sie die Gruppe Medium Chips aus.

Um diese Bauteile als Zusammenfassungsteile zu bezeichnen, aktivieren Sie das Kontrollkästchen neben jedem Bauteil im Einheitsauswahlbereich des Modells.

Um Ergebnisse zu vergleichen, klicken Sie auf Entscheidungscenter Im Schnellzugriff-Werkzeugkasten:

Klicken Sie im Entscheidungscenter mit der rechten Maustaste auf Kritische Werte, und klicken Sie auf Kritische Werte aktualisieren.

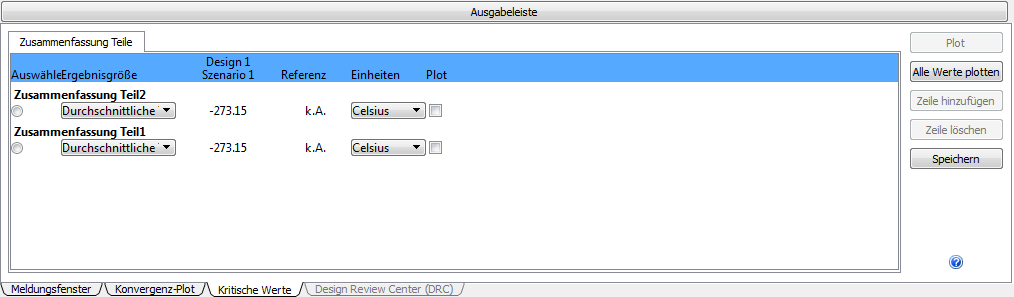

Betrachten Sie die Ergebnistabelle auf der Registerkarte "Kritische Werte" der Ausgabeleiste.

Anmerkung: Bei dieser Prozedur werden die Ergebnisse in einer einfachen Tabelle dargestellt. Nun können die Ergebnisse der beiden Chips auf einfache Weise miteinander verglichen und dargestellt werden. Wenden Sie diese Methode für den Vergleich von Ergebnissen aus mehrerer Designs und Szenarios an.

Weitere Informationen über Ergebnisteile
