Um Ergebnisse zu vergleichen, klicken Sie auf Entscheidungscenter Im Schnellzugriff-Werkzeugkasten:

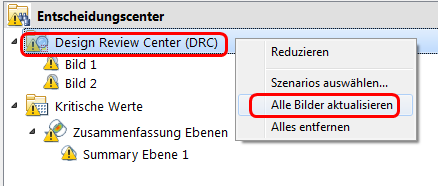

Klicken Sie im Entscheidungscenter mit der rechten Maustaste auf den Zweig Design Review Center, und wählen Sie Alle Bilder aktualisieren.
Die Registerkarte Design Review Center der Ausgabeleiste sollte nun aktiv sein. Klicken Sie auf Bild 1, um das Netzzusammenfassungsbild anzuzeigen:
Anmerkung: Miniaturansichten von jedem Szenario werden im Design Review Center angezeigt. Das endgültige Netz wird im Grafikfenster angezeigt.

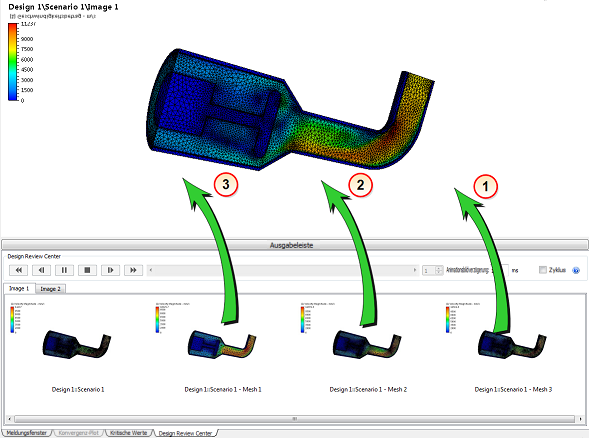

Ziehen Sie die anderen drei Bilder zum ins Grafikfenster, um sie in die Ansicht zu laden:
Anmerkung: Ziehen Sie die Bilder in der empfohlenen Reihenfolge. Dies erleichtert den Bildlauf von den ursprünglichen (gröbsten) zu den endgültigen (feinsten) Netzen.
Vergleichen Sie die vier Netze mithilfe des Schiebereglers und den VCR-Steuerelementen im Design Review Center-Bereich.
Anmerkung: Wenn Sie den Schieberegler von rechts nach links bewegen, wird das Netz feiner angezeigt. Navigieren Sie im Modell, um die volle Wirkung der Netzanpassung auf das Modell zu sehen.
Im nächsten Schritt vergleichen wir die Ergebnisebene, die wir auf der Symmetrieebene erfasst haben.
