Dieser Vorgang unterstützt Sie beim Fokussieren des Netzes im Wirbel, in dem signifikante Strömungsgradienten vorliegen.
Haben Sie Fragen zum Vornehmen von Einstellungen?
Führen Sie zum Erstellen eines Netzverfeinerungsbereichs EINEN der folgenden Schritte aus:
- Klicken Sie mit der linken Maustaste, und klicken Sie auf das Symbol Bereiche:
- Klicken Sie auf Bereiche in der kontextabhängigen Gruppe Autom. Größenbestimmung:
Klicken Sie im Dialogfeld Netzverfeinerungsbereiche auf die Schaltfläche Hinzufügen.

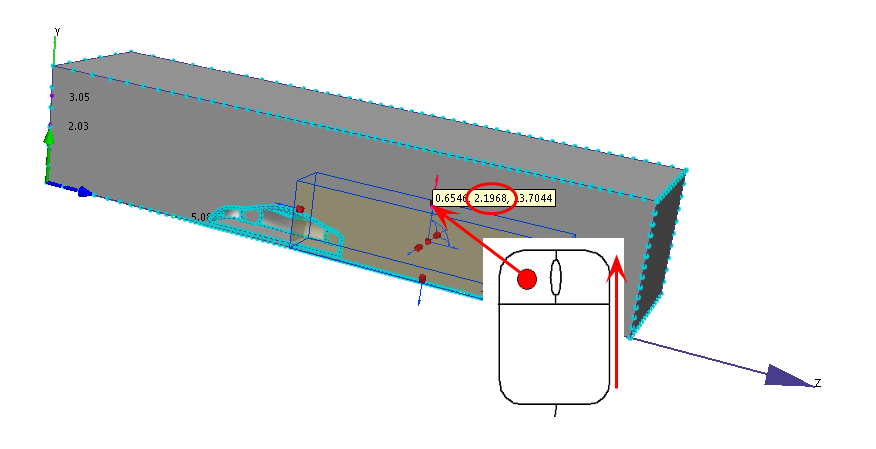

Um die Größe des Volumens zu ändern, klicken Sie mit der linken Maustaste und ziehen Sie jeden Ziehpunkt:
+X = 2.25
-X = 0
+Y= 2.5
-Y = 0
+Z = 18.0
-Z = 10
Deaktivieren Sie das Kontrollkästchen Gleichförmig.
Klicken Sie auf Lokale Netzgröße abrufen.
Klicken Sie auf Änderungen verbreiten.
Klicken Sie auf OK.
