Klicken Sie auf der Registerkarte Konfiguration auf Start:
Haben Sie Fragen zum Vornehmen von Einstellungen?

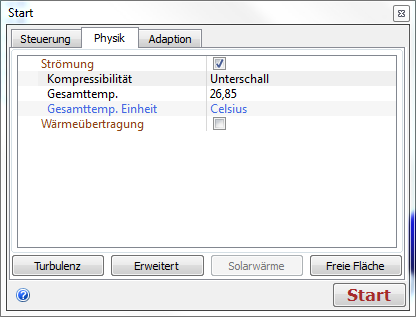

Klicken Sie auf die Registerkarte Physik.
Strömung = Ein
Kompressibilität = Kompressibel
Gesamttemp. =162
Gesamttemp.-Einheit = Celsius
Klicken Sie auf die Registerkarte Steuerungen.
Auszuführende Iterationen = 500
Klicken Sie auf die Schaltfläche Ergebnisgrößen.
Aktivieren Sie die Ausgabe der Mach-Zahl, indem Sie Mach-Zahl auswählen. Klicken Sie auf OK.
Klicken Sie zum Starten der Analyse auf die Schaltfläche Start.
Die Anzahl der Iterationen wurde auf 500 eingestellt, um die insgesamt für die Übung aufzuwendende Zeit zu verkürzen. Die Analyse wird wahrscheinlich vor dem Erreichen von 500 Iterationen von der automatischen Konvergenzbeurteilung angehalten. Wenn Sie weitere Iterationen ausführen möchten, müssen Sie die automatische Konvergenzbeurteilung wie folgt deaktivieren:
|
1. Klicken Sie auf der Registerkarte Steuerung auf die Schaltfläche Lösungssteuerung im Dialogfeld Start. 2. Klicken Sie im Dialogfeld Lösungssteuerung auf die Schaltfläche Erweitert. 3. Deaktivieren Sie im Dialogfeld Erweiterte Lösungssteuerung die Option Automatische Konvergenzbeurteilung. 4. Schließen Sie beide Dialogfelder. 5. Klicken Sie im Schnellbearbeitungs-Dialogfeld Start auf die Schaltfläche Start, um die Analyse fortzusetzen. |
Während der Netzerzeugung werden in der Ausgabeleiste Meldungen mit weiteren Informationen angezeigt.
Wenn dies aus Pro/Engineer gestartet wurde, wird die CAD-Benutzeroberfläche bei der Netzerstellung angezeigt, und Statusmeldungen werden auf die CAD-Benutzeroberfläche geschrieben.
