Creación de roturas de extensión de cara

Utilice el comando Rotura para crear una separación en una pieza de chapa generada usando bocetos de perfil cerrado para permitir el aplanamiento. Con el tipo de rotura Extensión de cara es necesario seleccionar una cara del modelo que se elimina para definir la rotura.

1. En la cinta de opciones, pulse ficha Chapa panel Modificar Rotura .
2. En el cuadro de diálogo Rotura, seleccione Extensión de cara en la lista desplegable Tipo de rotura.
3. En la ventana gráfica, designe la cara del modelo de chapa que se va a eliminar como operación de rotura.
4. Pulse Aceptar para crear la rotura y cerrar el cuadro de diálogo. Si lo desea, pulse Aplicar para crear la rotura y mantener el diálogo abierto para crear operaciones de rotura adicionales.

Nota: Pulse Cancelar en cualquier momento para cerrar el cuadro de diálogo sin guardar los valores introducidos.

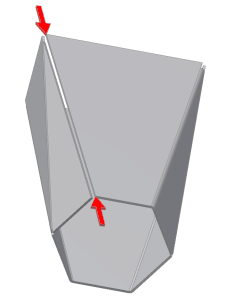

Consejo: Las operaciones de rotura de extensión de cara se usan a menudo para eliminar una cara de pliegue pequeña creada como resultado de una pestaña solevada generada usando la salida de plegadora. Aunque la eliminación de caras de pliegue es una acción común, con la opción Extensión de cara se puede eliminar cualquier cara para crear una rotura.
