Algunos diseños de chapa (por ejemplo, las formas transicionales creadas con Pestaña solevada) son más fáciles de crear usando perfiles cerrados. Estos diseños requieren una separación abierta o una “rotura” para permitir desplegar o anular la curva con el fin de formar un desarrollo. Aunque una operación de corte también puede crear la separación, la operación de rotura se caracteriza porque las aristas son normales con respecto a la superficie de corte. Existen opciones disponibles que facilitan la creación de operaciones. Para crear roturas:
- Seleccione un punto de boceto en la arista de una superficie. El punto seleccionado puede ser un punto medio de arista, un punto final en un vértice de cara, un punto de trabajo o un punto de boceto a partir de un boceto creado previamente.

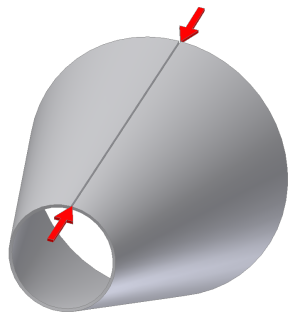

- Cree una rotura entre dos puntos situados en lados opuestos de una cara seleccionada. Los dos puntos pueden ser puntos de trabajo, puntos medios en las aristas de una cara, puntos finales en los vértices de una cara o puntos de boceto a partir de un boceto creado previamente.
- Elimine una cara seleccionada completa (normalmente, una cara de pliegue).
Las operaciones de rotura se pueden insertar en cualquier lugar del historial de operaciones. Asimismo, se pueden insertar varias operaciones de rotura en un único modelo de chapa.
Nota: Las operaciones de rotura no pueden actuar en agujeros, recortes, repujados u otras operaciones moldeadas que puedan encontrarse en el camino de la rotura.
