Consumidor del Centro de contenido

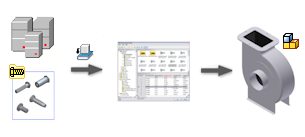

Utilice el entorno de consumidor del Centro de contenido para utilizar piezas de biblioteca del Centro de contenido en el proceso de diseño.

• Inserte una pieza de la biblioteca del Centro de contenido en un archivo de ensamblajes.
• Inserte una operación de la biblioteca del Centro de contenido en una pieza.
• Utilice AutoDrop para colocar una pieza de la biblioteca del Centro de contenido en un archivo de ensamblajes.
• Cambie el tamaño de una pieza de la biblioteca del Centro de contenido ubicado.
• Reemplace una pieza existente (también que no pertenezca al Centro de contenido) con una pieza de la biblioteca del Centro de contenido.
• Abra y visualice una pieza del Centro de contenido.

Consejo: Utilice Abrir Abrir desde el Centro de contenido para abrir un archivo de pieza del Centro de contenido.

Navegación en el entorno de consumidor

El entorno de Consumidor del Centro de contenido incluye todos los métodos necesarios para localizar el contenido:

• Funciones de exploración.
• Comandos de búsqueda básicos y avanzados para buscar piezas que coincidan con parámetros oportunos.
• Favoritos para crear una estructura de carpetas personal con accesos directos a piezas, familias de piezas o categorías específicas.
• Una opción de historial que muestra las 20 últimas piezas utilizadas en el panel de categorías y familias.
• Los filtros permiten excluir familias, categorías o normas que no se utilicen.

AutoDrop y la inserción manual

AutoDrop es el método por defecto para la inserción de componentes del Centro de contenido. AutoDrop interrogará automáticamente a la geometría para insertar y ajustar el tamaño en función de las características de la familia de contenido. Los siguientes tipos de piezas normalizadas se pueden colocar con AutoDrop: pernos (excepto los incluidos en la categoría Otros), tuercas, arandelas, pasadores de horquilla, rodamientos y anillos elásticos de seguridad.

Puede colocar piezas del Centro de contenido de forma manual con los métodos de inserción de de Autodesk Inventor. Para colocar las piezas manualmente, desactive la función AutoDrop en el cuadro de diálogo Insertar desde el Centro de contenido. Para utilizar el método de inserción manual para una familia de piezas concreta, mantenga pulsada la tecla ALT y pulse Aceptar (o pulse dos veces la familia).

Piezas normalizadas y personalizadas

La biblioteca del Centro de contenido incluye dos tipos de familias:

Las familias normalizadas definen todos los parámetros de sus miembros en la tabla de familia. Cuando se selecciona un miembro de la familia para insertarlo en el ensamblaje, los datos del miembro especifican totalmente la pieza normalizada de la que se debe crear un ejemplar.

Las familias personalizadas incluyen uno o varios parámetros personalizados asignados a un parámetro geométrico en la plantilla de la familia. Los siguientes tipos de parámetros personalizados pueden existir en la tabla de familia: rango de valores numéricos, secuencia de valores numéricos o booleanos. El valor del parámetro personalizado se especifica al insertar la pieza. Puede crear muchas piezas diferentes a partir de un mismo miembro de la familia personalizada.

Los miembros de las familias normalizadas se insertan por defecto como piezas normalizadas. Se crea un archivo de pieza normalizada en la carpeta Archivos del Centro de contenido (especificada en el proyecto). Las propiedades Nombre de archivo y Nombre de la carpeta de la familia definen el nombre y la carpeta del archivo de pieza normalizada. Los archivos de piezas normalizadas son de sólo lectura y se editan usando los comandos del Centro de contenido:

• Cambiar tamaño: si se cambia el tamaño de la pieza, se crea automáticamente un nuevo archivo de pieza (con el tamaño de pieza adecuado) en la ubicación de los archivos del Centro de contenido.
• Actualizar componentes normalizados: si la familia correspondiente se modifica en la biblioteca, la pieza normalizada se actualiza usando el comando Actualizar componentes normalizados.

Los miembros de las familias personalizadas se insertan por defecto como piezas personalizadas. La carpeta y el nombre del archivo de la pieza personalizada se seleccionan en el momento de la inserción. Las piezas normalizadas se tratan como archivos de Autodesk Inventor normales.

Si procede, inserte los miembros de la familia normalizada como piezas normalizadas o los miembros de la familia personalizada como piezas normalizadas. Seleccione la opción Como personalizado o Como estándar en el cuadro de diálogo de la familia. Si desea cambiar el ajuste por defecto para las familias personalizadas, defina la opción Ajuste por defecto de familia personalizada de la ficha Centro de contenido del cuadro de diálogo Opciones de aplicación.

• Cuando se inserta un miembro de una familia normalizada como una pieza personalizada, se definen el nombre y la carpeta del archivo de pieza. El archivo de pieza es independiente del Centro de contenido y se puede editar manualmente.
• Cuando se inserta un miembro de una familia personalizada como una pieza normalizada, el archivo de pieza se guarda en la ubicación de archivos del Centro de contenido. Se guarda en la carpeta especificada por la propiedad Nombre de la carpeta de la familia. El nombre de archivo se crea automáticamente usando la propiedad Nombre de archivo. Para editar la pieza insertada, use el comando Cambiar tamaño o Actualizar componentes normalizados.

  Notas:

  • Un icono especial marca las piezas normalizadas del Centro de contenido en el navegador de ensamblajes.
  • Las piezas personalizadas del Centro de contenido utilizan el icono de pieza de Autodesk Inventor.
  • Asegúrese de que el nombre de archivo es único en la carpeta de la familia. La expresión del nombre de archivo debe incluir todas las columnas personalizadas para definir nombres de archivo únicos en una familia personalizada. Los nombres de archivo deben incluir además identificadores específicos de la familia para garantizar que son únicos en el Centro de contenido.
  • Si se añade una nueva columna a la familia, el valor por defecto de la nueva columna se aplica al ejemplar del archivo de pieza o a la actualización de la pieza.

Archivos de piezas normalizadas

Cuando se inserta una pieza normalizada del Centro de contenido en un ensamblaje, se crea un archivo de pieza en la carpeta Archivos del Centro de contenido. Cuando, posteriormente, se inserta otro ejemplar de la misma pieza, el archivo de pieza existente se compara con la pieza de la biblioteca. Si la biblioteca incluye una nueva versión de la pieza, el siguiente paso depende de la opción de la aplicación Actualizar piezas normalizadas desfasadas durante la inserción. El archivo de pieza original se reemplaza automáticamente con un nuevo archivo de pieza o se usa el archivo de la carpeta Archivos del Centro de contenido.

El archivo de pieza original de la carpeta Archivos del Centro de contenido debe ser de lectura y escritura para que sea posible reemplazarlo. En el caso de que sea de sólo lectura, aplique un check-out al archivo de pieza (o cámbielo a lectura/escritura) para completar la operación de inserción. Si el archivo conserva el atributo de sólo lectura, la inserción de la pieza se cancela.

Los siguientes comandos crean o reemplazan un archivo de pieza en la carpeta Archivos del Centro de contenido:

• Insertar desde el Centro de contenido
• Reemplazar desde el Centro de contenido
• Cambiar tamaño
• Actualizar componentes normalizados
• Abrir desde el Centro de contenido

Si los archivos de pieza del Centro de contenido se administran en Autodesk Vault Basic, las siguientes condiciones pueden hacer que no se tenga permiso de escritura para un archivo:

• Ha cancelado el check-out del archivo haciendo clic en No en el cuadro de mensaje de check-out de Vault.
• Ha configurado el mensaje de edición de archivo de Vault como Respuesta = No y Frecuencia = No mostrar el mensaje nunca.
• Otro usuario ha cambiado el archivo de pieza al estado de check-out en Autodesk Vault Basic.

Ubicación de almacenamiento para ejemplares de componentes normalizados

Los componentes normalizados del Centro de contenido se crean en la ubicación de archivos del Centro de contenido definidos en un archivo de proyecto de Autodesk Inventor.

Cuando el Centro de contenido crea un componente, primero busca en la memoria caché del contenido utilizado anteriormente que se encuentra en la ubicación de los archivos de Centro de contenido. Esta búsqueda mejora el tiempo de acceso a los componentes que se usan con más frecuencia. Se puede definir una ubicación de archivos del Centro de contenido diferente para cada proyecto de Autodesk Inventor. Sin embargo, es aconsejable utilizar la misma ubicación de archivos del Centro de contenido para todos los proyectos con el fin de optimizar el rendimiento.

Puede definir la ubicación por defecto de los archivos del Centro de contenido en el cuadro de diálogo Opciones de aplicación de Autodesk Inventor. La ubicación por defecto se aplica automáticamente a cada proyecto que así lo tenga definido.

Consejos:

• No modifique la ubicación de la carpeta de archivos del Centro de contenido cuando un proyecto está activo.
• Cada miembro de un grupo de trabajo que utilice el entorno de Vault (o cualquier otro sistema de administración de datos) debe usar una carpeta local para almacenar los archivos del Centro de contenido. El sistema de administración de datos controla la carpeta local de archivos del Centro de contenido.

Piezas normalizadas del Centro de contenido en el navegador de ensamblaje

Las piezas normalizadas insertadas desde el Centro de contenido se marcan con un icono especial en el navegador de ensamblaje:

	Pieza normalizada del Centro de contenido
	Pieza normalizada del Centro de contenido fija
	Pieza normalizada del Centro de contenido no habilitada
	Pieza normalizada del Centro de contenido fija y no habilitada
	Pieza normalizada del Centro de contenido, visibilidad desactivada
	Pieza normalizada del Centro de contenido, fija, visibilidad desactivada

Nota: Las piezas del Centro de contenido insertadas como piezas personalizadas muestran el icono de pieza de Autodesk Inventor en el navegador de ensamblajes.

Representación de nivel de detalle de las piezas del Centro de contenido

La representación Todo el Centro de contenido desactivado desactiva todos los componentes guardados en las dos ubicaciones siguientes:

• La carpeta Archivos del Centro de contenido por defecto especificada en la ficha Archivo del cuadro de diálogo Opciones de aplicación
• La carpeta Archivos del Centro de contenido especificada en las opciones de carpeta del proyecto actual

Si no se guarda un componente del Centro de contenido en cualquiera de estas dos ubicaciones, no se suprime.

iProperties de piezas del Centro de contenido

Las iProperties no se pueden editar para las piezas normalizadas insertadas desde el Centro de contenido que están guardadas en la ubicación Archivos del Centro de contenido.

Para definir las propiedades de una familia de piezas, asigne las columnas de la tabla de familia correspondientes a las iProperties usando el Editor del Centro de contenido.

Consejo: Si desea cambiar las iProperties de una pieza insertada del Centro de contenido, edite la familia de piezas correspondiente y asigne las columnas de la tabla de familia correspondiente con las iProperties. A continuación, use el comando Actualizar componentes normalizados para actualizar la pieza de la biblioteca en el ensamblaje.

Operaciones de trabajo en piezas del Centro de contenido

Por defecto, todas las operaciones de trabajo están ocultas en las piezas normalizadas insertadas desde el Centro de contenido. No puede cambiar la visibilidad de la operación de trabajo de una pieza normalizada de un ensamblaje porque las piezas normalizadas no se pueden editar.

Puede definir la visibilidad de las operaciones de trabajo de miembros concretos de la familia creando una columna de visibilidad de la tabla de familia.
