- En la cinta de opciones, pulse
ficha Chapa
panel Boceto
Crear boceto 2D

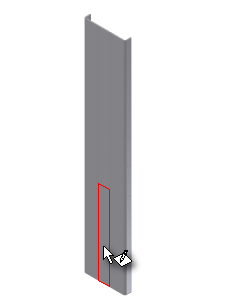

o haga clic con el botón derecho y seleccione Boceto 2D en el menú de comandos frecuentes. Seleccione la cara mostrada en la siguiente imagen.
- Use los comandos ViewCube o Ver cara para reorientar la vista en caso necesario y, así, poder mirar directamente al boceto.
- Pulse
ficha Boceto
panel Dibujar
Punto
. Arrastre sobre el punto de origen proyectado y hacia arriba. Debe ver la línea discontinua que indica que el punto que se va a insertar está alineado con el punto de origen.
- Pulse para insertar el punto.
- Pulse
ficha Boceto
panel Restringir
Cota
o haga clic con el botón derecho y seleccione Cota general en el menú de comandos frecuentes. Ahora, coloque una cota de 25 mm entre el punto y la arista inferior de la pieza desplegada.
- Finalice el boceto y salga del entorno de boceto.
- Pulse
ficha Chapa
panel Modificar
Agujero
e inserte un agujero de 5 mm de diámetro con una terminación de pasante en el punto del boceto.
A continuación, creará un patrón del agujero.
