- En el navegador, pulse dos veces el componente Spindle para editarlo.
- Pulse el comando Parámetros, situado en la ficha Administrar y, a continuación, cambie el valor de d4 a 20 mm.
- Pulse Terminar en el cuadro de diálogo Parámetros.
- En la Barra de herramientas de acceso rápido, pulse Volver para volver al ensamblaje

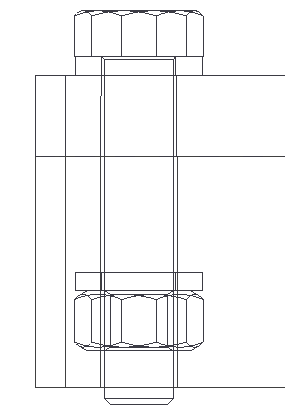

Observe que aparece un icono de actualización en el navegador, junto a Conexión por perno:1. Ahora el perno es lo bastante largo para realizar la conexión y requiere una actualización.
- En el navegador, pulse Conexión por perno:1 con el botón derecho del ratón y seleccione Editar con Design Accelerator.

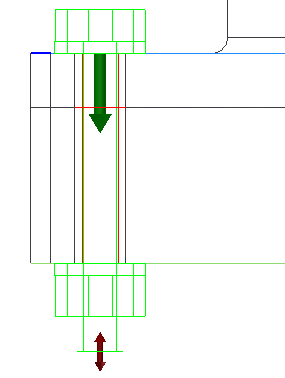

El Generador de conexiones por perno crea automáticamente una vista preliminar del siguiente tamaño disponible en el Centro de contenido. La vista preliminar dura lo suficiente para pasar por los componentes con conexión por perno, la tuerca y las arandelas.
- Pulse Aceptar.
- En la ventana gráfica, pulse con el botón derecho el tornillo de cabeza contenido en Conexión por perno: 2 y, a continuación, seleccione Editar con Design Accelerator.

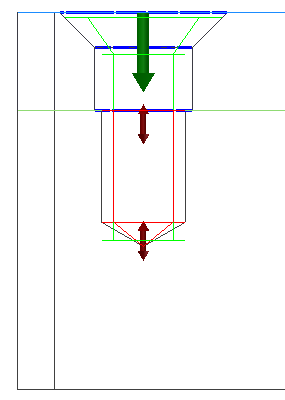

El tornillo de cabeza y el agujero ciego disponen de controladores de pinzamiento. Puede ampliar la vista para ver los pinzamientos.

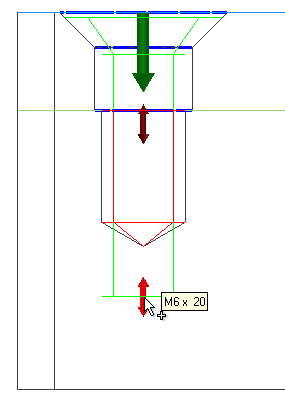

- Arrastre el controlador de pinzamiento superior para cambiar la longitud del tornillo de cabeza.
Observe que la vista preliminar del tornillo de cabeza se ajusta a la siguiente longitud disponible que hay en las bibliotecas del Centro de contenido. En este ejemplo, la siguiente longitud disponible es 20 mm.
Observe asimismo que el texto descriptivo del tornillo de cabeza en el cuadro de diálogo del generador se actualiza automáticamente a medida que cambia el tamaño del tornillo.
