Oriente la vista de modo que coincida con la siguiente imagen. Usaremos el comando Labio para crear una combinación labio-acanalado en un lado de la tapa de la batería limitado por dos planos.
- Cree dos planos de trabajo paralelos a las caras laterales planas de la tapa de la batería situados en desfases de -15 mm hacia el interior.
- Pulse el comando Labio.
- En la ficha Forma, asegúrese de que el botón Labio está seleccionado.
- Seleccione las aristas internas del lado más alejado de la curva como Aristas del camino.
- Seleccione la opción Cara guía y designe la cara plana situada junto a la arista seleccionada.
- Deje desactivada la opción Dirección de desmoldeo.
- Active la casilla Extensión del camino y seleccione los dos planos.

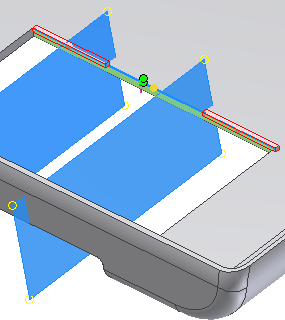

La vista preliminar muestra las partes del labio que se han seleccionado (la primera y la última). Si la vista preliminar coincide con la siguiente imagen, la selección es correcta. Si no coincide con la vista preliminar, pulse los puntos verdes y amarillos para modificar la selección.

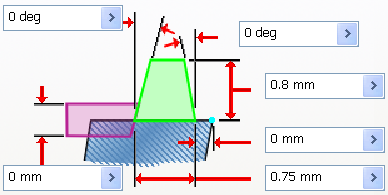

- En la ficha Labio:
- Para Ángulo exterior, escriba 0 grados.
- Para Ángulo interior, escriba 0 grados.
- Para Altura, escriba 0,8 mm.
- Para Anchura del resalte, escriba 0 mm.
- Para Anchura, escriba 0,75 mm.
- Para Espacio libre, escriba 0 mm.
- Pulse Aceptar para crear el labio.
Los planos de trabajo no se muestran en la siguiente imagen. Deje activada la visibilidad de los planos de trabajo para crear la operación de labio coincidente en el cuerpo inferior.
- Desactive la Visibilidad de la tapa de la batería y active la Visibilidad del cuerpo inferior.
Ahora, crearemos el acanalado coincidente para la tapa de la batería en el cuerpo inferior.
- Pulse el comando Labio.
- En la ficha Forma, pulse Acanalado.
- Seleccione la arista interior como Aristas del camino.
- Seleccione la Cara guía y designe la cara plana situada junto a la arista.
- Deje desactivada la casilla Dirección de desmoldeo.
- Active la casilla de verificación Extensión del camino y seleccione los dos planos que definen los límites. La selección por defecto de los dos segmentos exteriores del acanalado es correcta.

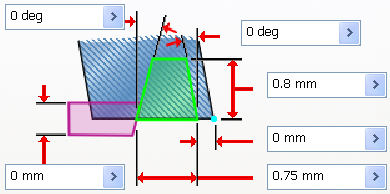

- En la ficha Acanalado:
- Para Ángulo exterior, escriba 0 grados.
- Para Ángulo interior, escriba 0 grados.
- Para Altura, escriba 0,8 mm.
- Para Anchura del resalte, escriba 0 mm.
- Para Anchura, escriba 0,75 mm.
- Para Espacio libre, escriba 0 mm.
- Pulse Aceptar para crear la operación de acanalado. Desactive la Visibilidad de los planos de trabajo.
La siguiente imagen muestra las operaciones de labio y acanalado en una vista de corte de la tapa de la batería y el cuerpo inferior.
