Ahora, crearemos un mecanismo de retención en la tapa de la batería con la operación Grapa de fijación. Desactive la Visibilidad del cuerpo inferior y active la Visibilidad de la tapa de la batería.
Primero, crearemos los dos puntos de posición para la operación de forzado.
- Seleccione un boceto 2D en la pared plana de la cara estrecha, como se indica en la siguiente imagen. Asegúrese de que la arista interna se ha proyectado de modo que los puntos de boceto puedan ser coincidentes con la arista.

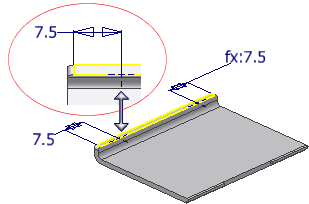

- Inserte dos puntos de boceto en la arista proyectada interna y use cotas para situarlos a 7,5 mm de los lados. En la siguiente imagen, la segunda cota está enlazada a la primera. También puede insertar dos cotas independientes (sin fx en la cota).
- Termine el boceto.
- Pulse el comando Grapa de fijación.
- Seleccione el estilo Contorno de grapa de fijación de voladizo.
- En la ficha Forma:
- Seleccione la tapa de la batería como Sólido. Si es el único sólido visible, se selecciona automáticamente.
- Seleccione Desde boceto como tipo de Posición.
- Seleccione los dos puntos de boceto como Centros. Si son los únicos puntos de boceto mostrados, se seleccionan automáticamente.
- Pulse la flecha Cambiar dirección y las flechas del manipulador de dirección del Cierre en el área gráfica hasta que las presillas estén orientadas como se muestra en la siguiente imagen.

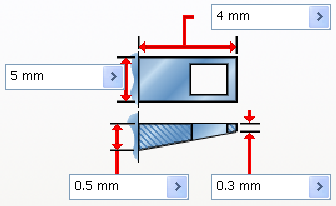

- En la ficha Presilla.
- Para Longitud de la presilla , escriba 4 mm.
- Para Anchura de la presilla, escriba 5 mm.
- Para Grosor de la presilla en la pared, escriba 0,5 mm.
- Para Grosor de la presilla en la parte superior para , escriba 0,3 mm.

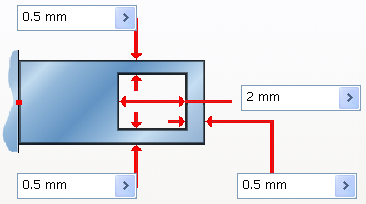

- En la ficha Cierre:
- Para Anchura del cierre en ambos lados, escriba 0,5 mm.
- Para Longitud de apertura del cierre, escriba 2 mm.
- Para Anchura del cierre en la parte superior, escriba 0,5 mm.
-
- Pulse Aceptar para crear las presillas.
Se puede modelar un mecanismo de botón en el sólido inferior. Para ello, cree un boceto 2D en la cara interior del cuerpo inferior y use las aristas proyectadas de las operaciones de cierre para crear una extrusión. En esta imagen, se añaden empalmes a la extrusión para facilitar la inserción y la extracción de la tapa.
Los pasos necesarios para crear la operación de botón no se abordan en este ejercicio.
