- Repita los pasos seguidos para crear la operación Curva de contorno usando la cara final de la arista de la primera curva de contorno como nuevo plano de boceto:

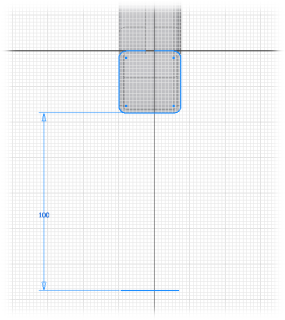

- Como en el procedimiento anterior, proyecte las aristas externas del material de chapa y, a continuación, añada un segmento de línea recta. Este segmento de línea recta debe encontrarse en el lado de la proyección horizontal larga y paralelo a ella, con un desfase de 100 mm. En la curva de contorno anterior, el eje de revolución se encontraba en el lado de los dos segmentos horizontales cortos. Al colocar el eje en el lado opuesto del perfil, la revolución se curvará en la dirección opuesta cuando se cree esta curva de contorno.
- Con el boceto completado, cree la operación Curva de contorno.
El valor de Ángulo de curva es 30 grados, el último valor usado en este comando. Es el valor que usará para esta segunda curva de contorno. La vista preliminar debe tener el aspecto mostrado en la siguiente imagen.
- Pulse Aceptar para crear el segundo segmento de curva de contorno de 30 grados y cerrar el cuadro de diálogo.
Como paso final de modelado, usará la misma técnica del boceto y la proyección de las aristas para crear un boceto que se usará para generar una segunda pestaña de contorno.
