- En la cinta de opciones, pulse
ficha Chapa
panel Crear
Curva de contorno
. Se muestra el cuadro de diálogo Curva de contorno y solicita seleccionar un perfil abierto. - En la ventana gráfica, pulse la geometría de arista que ha proyectado en el boceto. La geometría seleccionada se resalta y el botón de selección Eje pasa a estar activo.
- En la ventana gráfica, pulse la línea recta que ha creado paralela a la arista proyectada y que ha desfasado con una cota de 100 mm.
Se muestra una vista preliminar de una sección de curva de contorno de 90 grados, aunque los elementos incluidos en esa vista preliminar no son los elementos que se necesitan para este ejercicio.
- Borre el valor por defecto de Ángulo de curva de 90 grados e introduzca 30grados en el campo del valor.

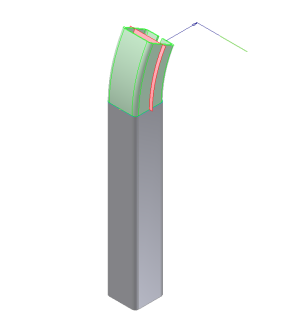

La vista preliminar debe tener ahora el siguiente aspecto:
- Pulse Aceptar para crear el segmento de curva de contorno de 30 grados y cerrar el cuadro de diálogo.
A continuación, repetirá estos pasos con algunas diferencias menores para crear una curva de contorno similar que barra 30 grados en la dirección opuesta.
