Creación de roturas de un solo punto

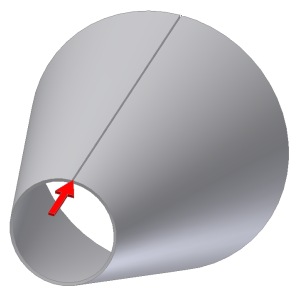

Utilice el comando Rotura para crear una separación en una pieza de chapa generada usando bocetos de perfil cerrado para permitir el aplanamiento. Con el Tipo de rotura Punto único es necesario seleccionar una cara del modelo y un punto existente para definir la ubicación de la rotura. El punto que seleccione puede ser un punto de trabajo, un punto medio de arista, un punto final en el vértice de una cara o un punto de boceto a partir de un boceto creado previamente.

1. En la cinta de opciones, pulse ficha Chapa panel Modificar Rotura .
2. En el cuadro de diálogo Rotura, seleccione Punto único en la lista desplegable Tipo de rotura.
3. En la ventana gráfica, designe la cara del modelo de chapa a la que desea aplicar la operación de rotura.
4. En la ventana gráfica, seleccione el punto que define la posición de la rotura.
5. En el cuadro de diálogo Rotura, puede introducir un valor que no sea GapSize para el Valor de separación de la rotura.
6. También puede especificar que la separación de la rotura se sitúe a la izquierda o derecha del punto o desfase seleccionado.
7. Pulse Aceptar para crear la rotura y cerrar el cuadro de diálogo. Si lo desea, pulse Aplicar para crear la rotura y mantener el diálogo abierto para crear operaciones de rotura adicionales.

Nota: Pulse Cancelar en cualquier momento para cerrar el cuadro de diálogo sin guardar los valores introducidos.
