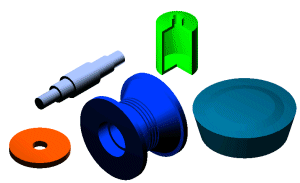

Creación de operaciones de revolución

Para empezar, cree un boceto cerrado de un perfil que represente la sección transversal de la operación de revolución que desea crear.

1. En la cinta de opciones, pulse la ficha Modelo 3D panel Crear Revolución .

   Si sólo existe un perfil en el boceto, se resaltará automáticamente.

2. Si hay varios perfiles, pulse el botón Perfil y, a continuación, seleccione el perfil que se ha de revolucionar. Utilice solo bocetos no consumidos en el plano de boceto activo.
3. Pulse Eje y designe un eje del plano de boceto activo.
4. Si hay varios cuerpos en la pieza, pulse Sólidos para seleccionar el cuerpo participante.
5. Si hay un perfil abierto seleccionado, defina la opción Igualar forma y designe el lado que se mantendrá. La opción que especifica la extensión de los extremos abiertos del perfil y solo está disponible para perfiles abiertos en piezas.
6. En Operación, pulse Unión , Corte o Intersección con otra operación o Superficie. En Operación, pulse Nuevo sólido para crear un nuevo cuerpo sólido.
7. En Resultado, seleccione Sólido o Superficie.
8. En el grupo de opciones Extensión, pulse la flecha abajo y seleccione el método de acabado de la revolución. (Algunos métodos no están disponibles para las operaciones base.)
   • Para un ángulo, pulse en una de las flechas para indicar la dirección de revolución o dividir equitativamente el ángulo en ambas direcciones.
   • Para Ángulo-Ángulo, introduzca un valor de desplazamiento angular para la revolución en la dirección positiva. Escriba otro valor de desplazamiento angular para la revolución en la dirección negativa.
   • Para Hasta, seleccione un punto de boceto, un punto de trabajo, un vértice del modelo o un plano de terminación de fin.
   • Para el método Entre, seleccione los planos de terminación de inicio y fin.
   • Para Completa, pulse la dirección de la revolución.
   • Para Hasta-Siguiente, pulse el cuerpo para terminar la creación de la operación.
9. Pulse un comando de dirección para revolucionar la operación en cualquier dirección, en ambas direcciones con valores distintos o equitativamente en ambas direcciones. Se mostrará una vista preliminar del resultado en el modelo.
10. Si procede, active la casilla de selección Igualar forma si selecciona un perfil abierto. Selecciona el tipo de propagación de formas: Igualar contorno o Igualar forma.
11. Si lo desea, active la casilla de selección Deducir iMates para insertar automáticamente una iMate en un contorno cerrado.
