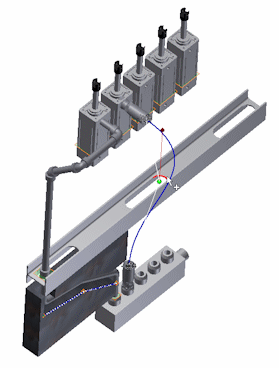

- Para añadir un nodo intermedio tangente a una arista circular de la viga en I, desplace el cursor hasta la arista circular. La arista circular se resalta.
A continuación, pulse para definir el nodo de manguera.
- Pulse con el botón derecho y seleccione Terminar edición.
El entorno del conducto se activa.
-
Para llenar el enrutamiento de la manguera, pulse la
ficha Conducto de tubería
panel Enrutamiento
Llenar enrutamiento

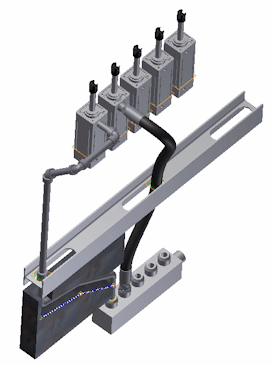

.Cuando el enrutamiento está lleno, se añaden una pieza de manguera flexible, un accesorio de inicio y un accesorio de final al navegador de modelo. Se encuentran en la parte inferior del ensamblaje de manguera flexible.
