Creación de un dibujo de la tabla de clavos

Muestre la configuración de visualización por defecto para el ensamblaje activo y cree un dibujo de tabla de clavos.

1. Cree un dibujo utilizando la plantilla Standard.idw.
2. En la cinta de opciones, pulse la ficha Insertar vistas grupo Crear Tabla de clavos .
3. En el cuadro de diálogo Vista de tabla de clavos, compruebe que el archivo esté configurado como Enclosure_Assembly.iam.
4. Pulse en el menú desplegable Vista de tabla de clavos y seleccione Harness Assembly1. Pulse Aceptar para crear la vista.

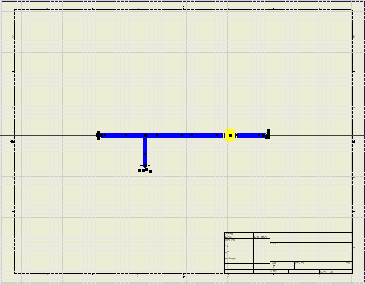

   Se crea la vista de dibujo de tabla de clavos y se activa el boceto de tabla de clavos. El arnés se inserta en el dibujo, tal como se indica.


5. Pulse con el botón derecho del ratón en la ventana gráfica y seleccione Terminar boceto .
6. Guarde el trabajo con el nombre de archivo Harness Assembly1.idw en la subcarpeta Cable y arnés.
