Como ya se ha mencionado al principio, el objetivo es minimizar la masa utilizando el rango de configuraciones geométricas y criterios de coeficiente de seguridad. En la sección Restricciones de diseño de la tabla paramétrica es posible acceder a los criterios de los resultados. Para añadir la primera restricción de diseño:
- Si la tabla paramétrica no se muestra, en el panel Administrar, pulse Tabla paramétrica.
- En la sección Restricciones de diseño, pulse con el botón derecho en una fila y seleccione Añadir restricción de diseño.
- En la sección Componente de los resultados del cuadro de diálogo Seleccionar restricción de diseño, seleccione Tensión de Von Mises. Las selecciones de geometría se establecen en Toda la geometría. Pulse Aceptar. El componente de los resultados aparece como una restricción de diseño.
- En la fila Tensión de Von Mises, pulse la celda Tipo de restricción para acceder a la lista desplegable. En la lista desplegable, seleccione Límite superior.
- En la celda Límite, escriba 4,5e+004.
- En la celda Coeficiente de seguridad, escriba 1,5.
Añada Desplazamiento como restricción de diseño.
- Pulse con el botón derecho del ratón una fila y seleccione Añadir restricción de diseño.
- En el cuadro de diálogo Seleccionar restricción de diseño, seleccione Desplazamiento. Toda la geometría es el valor por defecto. Pulse Aceptar.
- En la celda Tipo de restricción, seleccione Límite superior.
- En la celda Límite, escriba 0,01.
Añada Masa como restricción de diseño.
- Pulse con el botón derecho una fila y seleccione Añadir restricción de diseño.
- En el cuadro de diálogo Seleccionar restricción de diseño, seleccione Masa y pulse Aceptar.

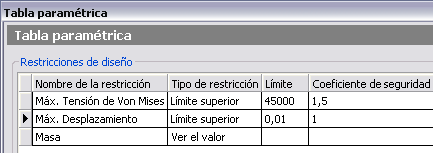

En la restricción de diseño Masa, deje el tipo de restricción como Ver el valor. La sección Restricciones de diseño de la tabla paramétrica debe tener el aspecto de la imagen siguiente:
Cierre la tabla.
