Cree un rango de configuraciones geométricas que tengan en cuenta la anchura de los componentes del modelo para facilitar la optimización del peso. En primer lugar, muestre los parámetros del modelo para usarlos como parámetros de simulación.
- En el navegador de Simulación, expanda el nodo Robot Base.iam para mostrar los componentes del ensamblaje. Pulse con el botón derecho del ratón base_plate:1 y seleccione Mostrar parámetros .
- En el cuadro de diálogo Seleccionar parámetros, active la casilla de verificación situada junto al parámetro MemberWidth para incluir el parámetro en la tabla paramétrica.
- Pulse Aceptar.
Defina el rango de los parámetros.
- En la barra de la cinta de opciones, en el panel Administrar, pulse Tabla paramétrica
. - En la sección Parámetros, en la fila base_plate.ipt fila del parámetro MemberWidth, escriba 1-2 en la celda Valores. Pulse Intro para actualizar el contenido de la fila.
Cuando el parámetro esté definido, genere las configuraciones paramétricas.
- En la sección Parámetros, pulse con el botón derecho en la fila MemberWidth y seleccione Generar todas las configuraciones.

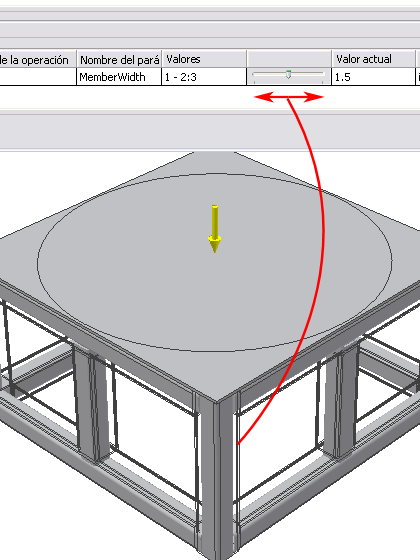

- Una vez generadas las configuraciones, puede verlas con el control deslizante Valor actual.
