Redefina los puntos de una ubicación u operación arbitraria para obtener la forma que necesite.
- En el navegador, expanda el conductor 2207, pulse con el botón derecho el segundo punto de trabajo que creó y, a continuación, seleccione Redefinir punto en el menú contextual.

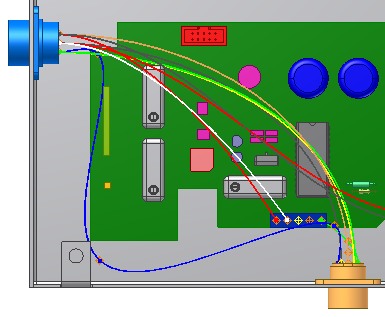

- En la ventana gráfica, detenga el cursor junto a la lengüeta de la carcasa tal y como se muestra. Una información de herramientas muestra el valor de desfase para el punto.
- En la ventana gráfica, pulse con el botón derecho del ratón (no en el punto) y seleccione Editar desfase en el menú contextual. A continuación, escriba 0,200 y haga clic en Aceptar para cambiar el desfase.
- Pulse el punto en la ubicación mostrada para crear un punto desfasado respecto a la cara de la carcasa. Se vuelve a calcular el conductor.
- En el navegador o la ventana gráfica, pulse con el botón derecho del ratón el tercer punto de trabajo creado y, a continuación, seleccione Desplazar/Girar 3D.

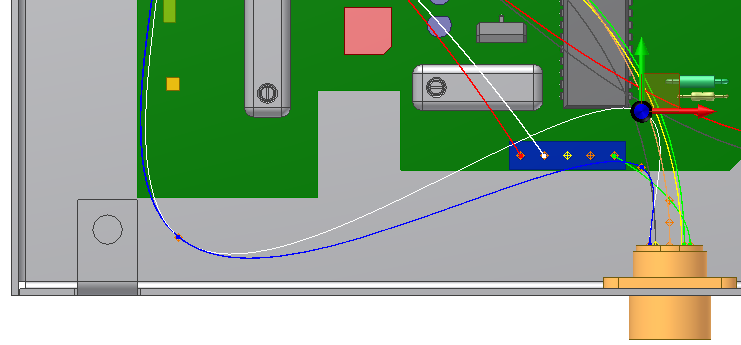

- Seleccione o arrastre un segmento de la tríada para desplazar el punto hasta la ubicación que se muestra.
La posición del conductor se previsualiza y las violaciones del radio de plegado se indican antes de aplicar el desplazamiento.
- Pulse Aceptar. El conductor se vuelve a calcular en la nueva ubicación.
