Puede añadir puntos a los conductores. Los puntos se pueden desplazar para enrutar los conductores en torno a componentes existentes. Si prevé añadir segmentos al ensamblaje de arnés, los segmentos controlarán la posición de los conductores y los puntos de conductor adicionales no serán necesarios.

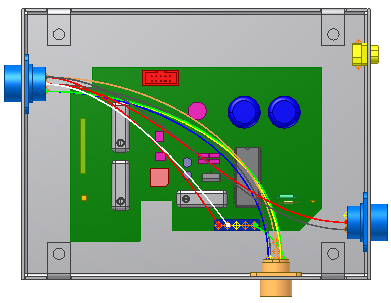

- Gire la vista hasta que se parezca a la siguiente imagen.
- En el navegador, pulse con el botón derecho del ratón el conductor 2207 y, en el menú contextual, seleccione Añadir puntos.

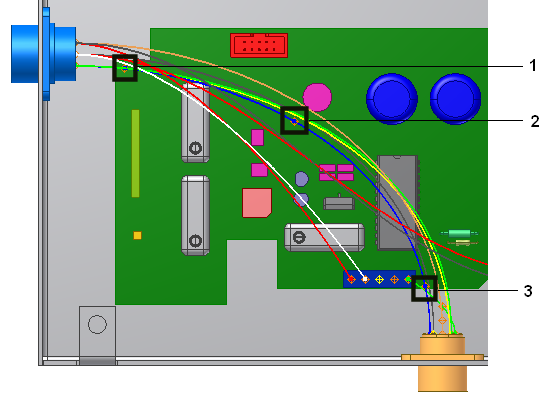

- Desplace el cursor sobre el conductor en la ventana gráfica y púlselo para crear los tres puntos en el orden que se indica.
Se crea un punto de trabajo fijo en la ubicación designada y el conductor se vuelve a calcular. La forma cambia ligeramente cada vez que se añade un punto.
- Pulse con el botón derecho del ratón y seleccione Terminar.
