- Defina tutorial_files como proyecto activo.
- Use el comando Abrir y seleccione Archivos de Alias (*.wire) en la lista desplegable Tipo.
- Vaya a C:\Usuarios\Acceso público\Documentos públicos\Autodesk\Inventor [versión]\tutorial files\Keyboard\Original y seleccione Keyboard.wire en la lista de archivos.
- Pulse Opciones para abrir el cuadro de diálogo Opciones de importación de Alias. Asegúrese de que el botón de opción Importación asociativa está activo.
- Pulse Aceptar.
- A continuación, pulse Abrir para abrir el archivo wire de Alias.
Puede experimentar una ligera demora mientras el archivo wire se convierte directamente a Autodesk Inventor y se abre el cuadro de diálogo Alias derivado.

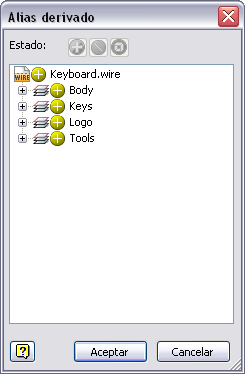

Como puede ver, el cuadro de diálogo incluye cuatro nombres de nodos: Body, Keys, Logo y Tools. El icono de capa aparece justo a la izquierda de los cuatro nombres de nodos porque representan los nombres de capas de las superficies que existían en Alias.
Los tres comandos superiores del área Estado situada en la parte superior del cuadro de diálogo permanecen inactivos hasta que se selecciona uno de los nodos en la lista. Use estos comandos para seleccionar la capa como superficie compuesta o todas las superficies por separado. También puede excluir algunas de las superficies o todas ellas.
Use el comando + situado a la izquierda para derivar todas las superficies como una superficie compuesta. Es la condición por defecto. Una superficie compuesta aparece en amarillo y se puede coser para generar un sólido. La mayoría de los comandos de modelado de Autodesk Inventor, como Vaciado o Dividir, se pueden ejecutar sobre el sólido cosido.
Use el botón central \ para excluir las superficies seleccionadas de la superficie compuesta amarilla. Las superficies excluidas aparecen translúcidas.
Use el comando situado a la derecha para importar objetos como superficies individuales. Las superficies individuales aparecen en azul.

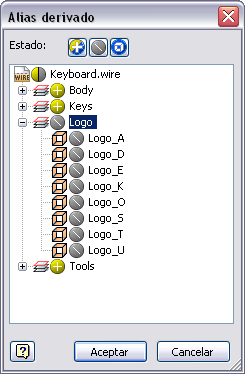

- Expanda el nodo Logo para visualizar las ocho superficies que componen las letras del logotipo de Autodesk. Pulse el comando + situado a la izquierda del nombre Logo. Observe que el icono cambia a \ para indicar que las ocho superficies se excluyen de la superficie compuesta. El logotipo no aparece en el modelo del teclado.
- Pulse Aceptar para cerrar el cuadro de diálogo. El archivo de Alias convertido aparece ahora en la ventana gráfica como un archivo de pieza de Autodesk Inventor compuesto íntegramente por operaciones de superficie.
Dedique unos segundos a examinar el navegador de modelo. El nodo Keyboard.wire representa la importación asociativa del archivo wire de Alias. Al expandir el nodo Keyboard.wire, se pueden ver las tres operaciones de superficies compuestas (Keys, Herramientas y Cuerpo) que se han convertido a Autodesk Inventor. Los nombres compuestos coinciden con los nombres de las capas nativas de Alias.
Nota: Observe que las superficies de Logo no aparecen bajo el nodo Keyboard.wire porque se han excluido previamente en este procedimiento. - Cierre el archivo sin guardarlo.
