Para completar el boceto 3D en la operación de barrido, es necesario volver a ordenar las operaciones en el navegador. A continuación, editará el barrido y cambiará el tipo para utilizar un raíl guía para la operación.
- En el navegador, arrastre 3D Boceto 2 sobre Barrido 1. Esto le permite utilizar el boceto 3D en la operación de barrido.
- Expanda Barrido 1 y edite Boceto 2.
- Cambie el diámetro del círculo a 0,01 mm.
Termine el boceto. - Edite el Barrido 1.

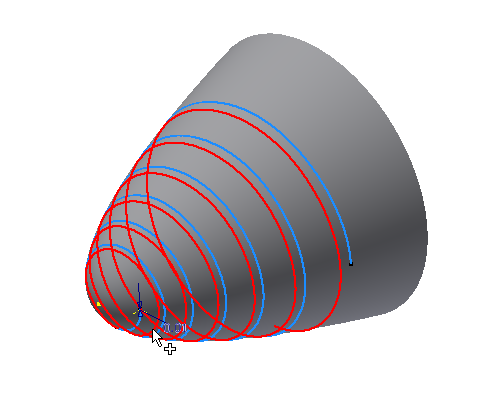

- Cambie el tipo a Camino y raíl guía.
- Seleccione la curva paramétrica en Boceto 2 como raíl guía.
- Haga clic en Aceptar.
