En esta sección, se define las superficies de parche y de partición para el ensamblaje de molde.
- En la cinta de opciones, pulse la ficha Postizo/Cavidad > panel Diseño de plano de partición > Crear superficie de parche

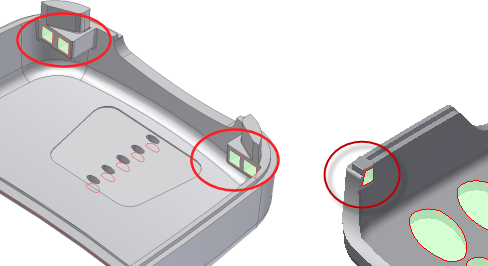

. - Haga clic en Detectar automáticamente para iniciar el cálculo. Oriente el modelo y, a continuación, seleccione los parches rodeados con círculos en cada extremo del modelo, como se muestra en la siguiente imagen. Estos parches se deben crear mediante insertos, de modo que estas superficies de parche se deben eliminar.
Debe tenerse en cuenta que el algoritmo de parche de Mold Design es un punto de partida para superficies de parche. Revise las superficies de parche que el sistema ha detectado. Añada o suprima parches en función de los requisitos y de lo que se haya creado automáticamente.
- Determine el nombre de cada parche que se debe eliminar. Para ello, coloque el puntero del ratón en cada uno de los parches en la ventana gráfica. Anote los nombres que aparecen.
- En el cuadro de diálogo Crear superficie de parche, desplácese por la lista de parches y busque cualquiera de los parches identificados en el paso anterior. Seleccione este parche y, en la ventana gráfica, compruebe que esté resaltado. Pulse Suprimir en el teclado para eliminar el parche.
- Suprima el resto de los parches de superficie que aparecen en la imagen. Compruebe que no haya parches en ninguno de los cortes cuadrados y que no haya eliminado ninguno de los otros parches de superficie del modelo.
- Para obtener superficies de calidad superior en el producto final, pulse Todo inferior
en el cuadro de diálogo Crear superficie de parche para colocar las superficies de parche en las aristas inferiores del modelo. - Pulse Aceptar en el cuadro de diálogo Crear superficie de parche para generar las superficies de parche.
- En la cinta de opciones, pulse la ficha Postizo/Cavidad > panel Diseño de plano de partición > Crear superficie de partición
. - Haga clic en Detectar automáticamente para iniciar el cálculo. Pulse Aceptar en el cuadro de diálogo Crear superficie de partición para generar la superficie que se muestra en la imagen siguiente.
