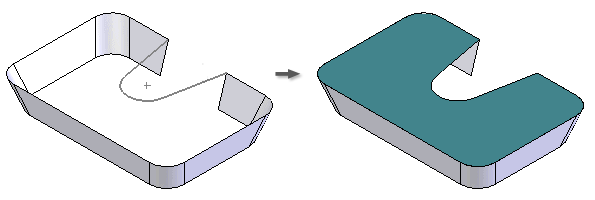

La operación de superficie de contorno genera una superficie plana o 3D a partir de un boceto 2D cerrado, un contorno cerrado o una combinación de ambos. Por defecto, las superficies se tocan (G0), pero pueden tener condiciones de arista de la tangente (G1) o suavizado (G2) que se aplica a cada arista de modelo en la lista de condiciones.

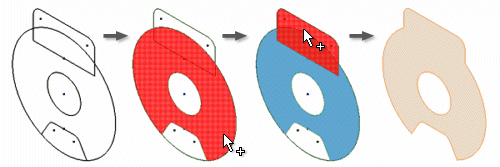

Una vez designado el primer contorno cerrado, puede comenzar a seleccionar el segundo contorno.
También puede habilitar la vista preliminar de la operación para ver los resultados antes de crear la superficie.
Las aristas tangentes continuas se encadenan. Seleccione Cadena de aristas automática para encadenar las aristas no tangentes. Puede deshacer la última selección de una cadena de aristas y repetir el proceso como sea necesario. Puede suprimir un elemento de la lista.
Métodos para definir contornos
Selección de regiones
Seleccione uno o varios bocetos 2D cerrados para formar la única región. Al seleccionar un boceto cerrado, la región correspondiente se resalta en la ventana gráfica y solo se permite crear una superficie plana. Esta técnica coincide con la selección de perfiles para Extrusión.
Selección de boceto
Seleccione uno o varios bocetos 2D o 3D cerrados para formar una superficie no plana. Al seleccionar un boceto cerrado, la región correspondiente se resalta en la ventana gráfica. Una vez resaltada la región, puede utilizar Seleccionar otro para elegir la geometría concreta del boceto.
Selección de aristas
Seleccione aristas que definan un contorno cerrado. Dado que las aristas continuas deben compartir la misma condición de arista, todas las aristas de superficie seleccionadas que sean tangentes o continuas con respecto al artículo anterior se fusionan. Si se desactiva la casilla de verificación Cadena de aristas automática, la cadena se detiene en la primera selección no tangente.
Selección de aristas y bocetos
Se puede definir un contorno tanto por sus aristas como por sus bocetos. Al seleccionar un contorno cerrado, se define y resalta una región en la ventana gráfica. Si está habilitada la vista preliminar, ésta también puede consultarse.
En todos los métodos de selección, el comando Aceptar se activa cuando se define un contorno cerrado para que el usuario pueda seguir seleccionando otros contornos. Al seleccionar más contornos, puede definir contornos interiores y exteriores que produzcan islas en la superficie. Si selecciona una región plana, no podrá seguir seleccionando más contornos.
Condiciones de arista
Las condiciones de arista se pueden aplicar a aristas que no pertenezcan al boceto en el conjunto de selección de un contorno. Por defecto, todos los segmentos de contorno son G0. Puede aplicar las condiciones G1 o G2 a aristas que no pertenezcan al boceto únicamente si tienen una sola cara adyacente. Las aristas de contorno pueden contener una combinación de condiciones G0, G1 y G2. Es posible aplicar un factor de peso para las aristas G1 y G2.
Consejos para la creación de superficies de contorno
- Si crea una superficie de contorno con restricciones de tangencia, intente no utilizar caras de soporte que sean todas perpendiculares a un solo plano imaginario. El ángulo que se prevé obtener no es de 90 grados.
- Evite crear una superficie de contorno en la geometría de construcción que conste de una sola curva de segmento cerrada (círculo, elipse o spline cerrada).
- Para obtener mejores resultados, cosa superficies de contorno a las superficies adyacentes antes de la creación de operaciones, como esculpir, vaciar, engrosar/desfasar.
