El Centro de contenido contiene un conector para cable plano de muestra. Coloque un ejemplar de un conector de 10 pasadores en el ensamblaje de arnés de cable plano.
-
En la cinta de opciones, haga clic en
ficha Ensamblar
panel Componente
Insertar desde el Centro de contenido
. - En el cuadro de diálogo Insertar del Centro de contenido, panel Vista de categoría, desplácese a Cable y arnésConectoresCable plano y seleccione el conector para cable plano.
-
Pulse Vista de tabla para ver los miembros de la familia del conector para cable plano. - En la tabla de vista preliminar, anote el nombre del miembro para el conector de 10 contactos. En este caso, es el primer miembro de la lista.
- Pulse dos veces la imagen del conector para cable plano para seleccionarlo.
- En el cuadro de diálogo del conector para cable plano, asegúrese de que están seleccionadas las siguientes opciones:
-
Conector para cable plano-01
-
Como Norma
-
- Pulse Aceptar.
En la ventana gráfica, la pieza se asocia al cursor.

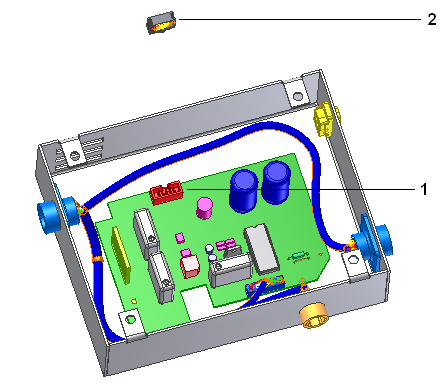

- Gire la carcasa para ver mejor el conector macho RC (1).
- Pulse el fondo de la ventana gráfica para insertar la pieza (2). La ubicación exacta donde inserte la pieza no es importante.
- Pulse con el botón derecho y seleccione Terminar.
