Inserte tres restricciones de coincidencia para restringir el conector para cable plano in situ. En los pasos siguientes se utilizará el comando Restringir, pero también se puede utilizar el comando Ensamblar.
- Active el ensamblaje de nivel superior, Enclosure_Assembly.iam.
-
En la cinta de opciones, haga clic en
ficha Ensamblar
panel Posición
Restringir
. - Asegúrese de que la casilla Previsualizar esté activada.

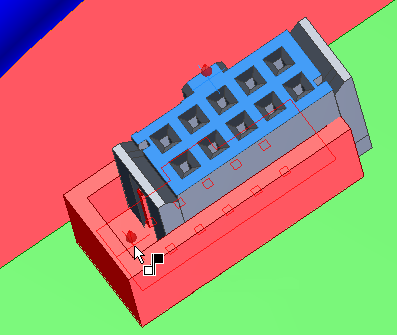

- Asegúrese de que Restricción de coincidencia y el botón de la primera selección estén seleccionados y, a continuación, pulse la cara del conector para cable plano.

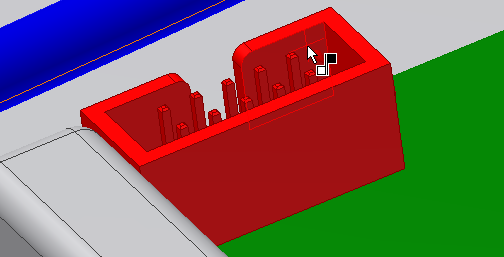

- Se activará la herramienta de la segunda selección. Pulse la pared del conector macho RC para definirla como la geometría respecto a la que se va a restringir.

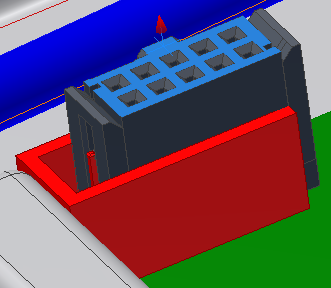

- Cuando la vista preliminar muestre que el conector se ha desplazado a su ubicación, pulse Aplicar para crear la primera restricción de coincidencia.

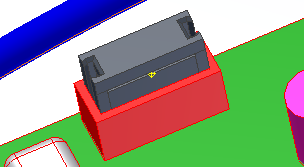

- Para la segunda restricción de coincidencia, pulse la cara superior del conector para cable plano.
- Pulse la cara inferior del conector macho RC.

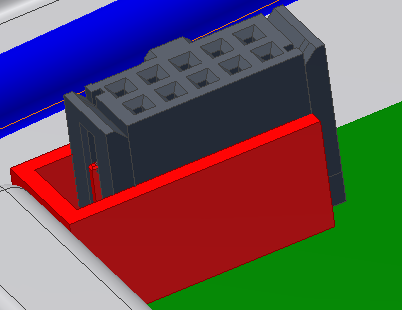

- Cuando la vista preliminar muestre que el conector se ha desplazado a su ubicación, pulse Aplicar para crear la segunda restricción de coincidencia.

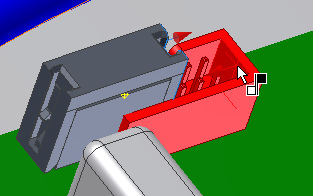

- Para la restricción de coincidencia final, pulse el lateral derecho del conector para cable plano.
- Pulse la cara interior del conector macho RC.

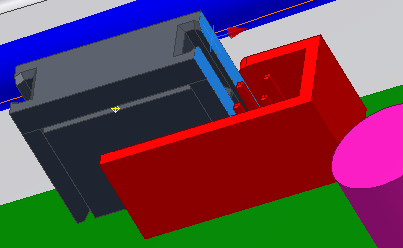

- Cuando el conector se desplace a su ubicación, pulse Aceptar.
