Finalmente, vamos a crear un soporte de giro a izquierdas y a derechas para conectar la estructura y la abrazadera. Los soportes utilizan una superficie de construcción derivada como superficie de terminación para una extrusión.
- Con el subensamblaje Frame activo, cree un nuevo componente denominado SupportLeft in situ en el subensamblaje. Base la pieza en la plantilla Standard (mm).ipt. Seleccione el plano XY del subensamblaje como plano de boceto inicial. Salga del boceto inicial y suprima Boceto1 para despejar el navegador.
- Derive la pieza SkeletonBase en la nueva pieza:
- Excluya todos los bocetos excepto SUPPORTS SKETCH de la pieza derivada.
- Excluya Geometría de trabajo y Parámetros de la pieza derivada.
- Expanda Cuerpos de superficie en el cuadro de diálogo Pieza derivada.
- Excluya todas las superficies excepto Srf2 de la pieza derivada.
- Pulse Aceptar para finalizar la operación. El ensamblaje debe tener un aspecto similar al que aparece en la siguiente imagen.
Tal vez se pregunte por qué se requiere una superficie de abrazadera independiente. ¿Por qué no crear un cuerpo sólido de la abrazadera en el esqueleto y, posteriormente, derivar el cuerpo sólido como sólido o cuerpo de superficie en la pieza de soporte?

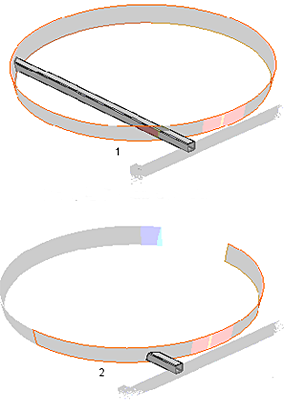

Observe que la operación de superficie de abrazadera es una superficie de revolución de 180 grados que coincide con la superficie exterior de la abrazadera. El perfil del tubo del soporte se extruirá a esta superficie. Si la superficie de terminación ofrece más de una solución, el resultado siempre será la terminación máxima. Examine la siguiente imagen para ver un ejemplo.
Puede elegir una solución máxima o mínima para una terminación de extrusión.
1 : extrusión a 360 grados de la abrazadera de extrusión
2 : extrusión a 180 grados de la abrazadera de extrusión
- En la cinta de opciones, pulse la ficha Modelo 3D
panel Crear Extrusión . Seleccione el perfil que aparece resaltado en la siguiente imagen. - Pulse el botón de flecha desplegable Extensión en la barra de herramientas pequeña de Extruir y elija Hasta cara/punto seleccionado.
- Pulse la superficie derivada que aparece resaltada en la siguiente imagen.
- Pulse la ficha Más en el cuadro de diálogo Extruir y seleccione la opción Solución mínima.
- Pulse Aceptar para completar la operación y cerrar el cuadro de diálogo Extruir.
1: extrusión
2: perfil
- Vuelva al nivel de subensamblaje Frame y fije la pieza SupportLeft.
- Repita el paso anterior para crear un soporte de giro hacia la derecha denominado SupportRight. Derive el mismo boceto y superficie en la nueva pieza y, a continuación, extruya el otro perfil de tubo del boceto a la superficie de terminación. El subensamblaje Frame debe tener el aspecto que aparece en la imagen siguiente.
- Expanda la operación derivada SkeletonBase situada debajo de las piezas SupportLeft y SupportRight,, y desactive la visibilidad de Srf2 para despejar el navegador de modelo.
