Para finalizar el subensamblaje de estructura, añadiremos una segunda incidencia de la pieza HorTube. Seguidamente, restringiremos la incidencia a los otros miembros de la estructura y al boceto del esbozo de estructura.
- Con el subensamblaje Frame activo, arrastre HorTube:1 desde el navegador de modelo y suéltelo en la ventana gráfica.
- En la cinta de opciones, pulse
ficha Ensamblar
panel Posición
Restringir

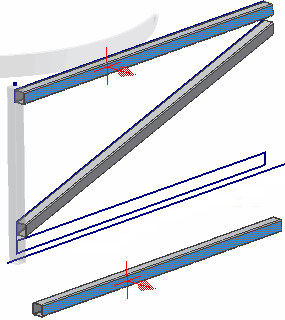

. Pulse la solución Nivelación en el cuadro de diálogo Añadir restricción. - Añada una restricción de nivelación entre las dos caras que aparecen resaltadas en la imagen siguiente.
- Añada una segunda restricción de nivelación entre las caras finales de los dos tubos, tal como se muestra en la imagen siguiente.
- En el cuadro de diálogo Añadir restricción, pulse la solución Coincidencia.
- Pulse la cara que aparece resaltada en la siguiente imagen y, a continuación, pulse la arista de boceto visible, que también aparece resaltada. La arista es la geometría del boceto derivado en la pieza FrameLayout.
- Aplique la restricción y, a continuación, pulse Cancelar para cerrar el cuadro de diálogo Añadir restricción.
1: línea de boceto
- Desactive la visibilidad de la pieza FrameLayout en el subensamblaje.
- Guarde el trabajo.
