Después de crear una vista del dibujo, puede añadir referencias numéricas a las piezas y los subensamblajes de dicha vista. Una referencia numérica es un identificador de anotación que identifica un elemento mostrado en una lista de piezas. El número de la referencia numérica se corresponde con el número de la pieza en la lista de piezas.

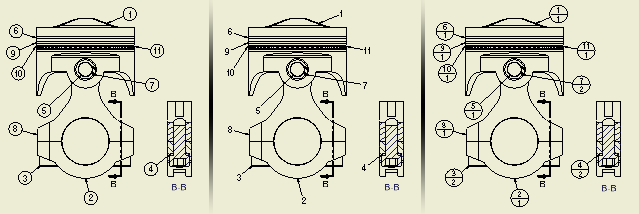

La siguiente imagen muestra varios tipos de referencias numéricas.
Asignación de formato a las referencias numéricas
Puede definir un formato por defecto para las referencias numéricas. Utilice el cuadro de diálogo Editor de estilos y normas para definir el estilo de la referencia numérica.
Si prefiere utilizar un estilo distinto para una referencia numérica concreta, puede modificar la definición del estilo después de insertar la referencia numérica en el dibujo. El estilo modificado solo se guarda en el documento actual. Para anular la definición de referencia numérica de la Biblioteca de estilos reemplazándola con la nueva, pulse con el botón derecho del ratón el tipo de estilo de referencia numérica en el Editor de estilos y normas y, a continuación, seleccione Guardar en biblioteca de estilos.
Personalización de referencias numéricas existentes
Puede modificar los parámetros de una referencia numérica después de insertarla en el dibujo. Pulse la referencia numérica con el botón derecho del ratón y lleve a cabo las siguientes operaciones:
- Cambie el estilo de referencia numérica.
- Cambie el tipo y el contenido de la referencia numérica.
- Asocie otra referencia numérica.
- Cambie el extremo o añada un vértice o una directriz.
Una referencia numérica que tiene un formato basado en el estilo de referencia numérica definido según norma se puede actualizar cambiando el estilo Valores por defecto de objeto del cuadro de diálogo Editor de estilos y normas. Todas las referencias numéricas que utilicen el estilo Según norma se actualizan con los cambios efectuados en el estilo activo Valores por defecto de objeto.
Modificación de referencias numéricas
Puede modificar el contenido y la forma de las referencias numéricas existentes. Edite la referencia numérica para anular su forma, o bien para editar o anular el valor mostrado en la referencia numérica.
- Todas las modificaciones de las listas de piezas asociadas al mismo origen como una referencia numérica se reflejan en la referencia en cuestión (hasta que cree una anulación para el valor de la referencia). Asimismo, todas las modificaciones de las referencias numéricas se reflejan en la lista de piezas relacionadas.
- Los cambios realizados en la columna de anulación del cuadro de diálogo Editar referencia numérica no se reflejan en la lista de piezas.
Creación de una referencia numérica para una pieza personalizada o virtual
Si tiene una pieza virtual en el ensamblaje o una pieza personalizada definida en la lista de piezas, puede crear una referencia numérica para ellas. Ésta se puede asociar a una pieza del dibujo o a otra referencia numérica existente.
Alineación de varias referencias numéricas horizontal o verticalmente
Puede seleccionar varias referencias numéricas del dibujo para alinearlas al mismo tiempo. La primera referencia numérica que seleccione corresponde al punto de referencia de fijación para la alineación de las demás referencias numéricas.
Las referencias numéricas alineadas horizontalmente se prolongan por el eje Y y la posición con respecto al eje X no varía. Por su parte, las referencias numéricas alineadas verticalmente se prolongan por el eje X y la posición con respecto al eje Y no varía.
También puede definir la distancia entre las referencias numéricas. Si se utilizan las opciones de desfase vertical y horizontal, se utilizará el valor de Espaciado de desfase del estilo de referencia numérica asociado.
Si define el valor de Espaciado de desfase en cero, no habrá desfase y las referencias numéricas estarán alineadas tangencialmente entre sí. Si el múltiplo es cualquier valor excepto cero, el valor define la distancia entre las referencias numéricas.
Desplazamiento e inserción de varias referencias numéricas y directrices
Puede arrastrarlas a una nueva ubicación. Si Autodesk Inventor detecta que las referencias numéricas contienen una mezcla de tipos de directrices (por ejemplo, varios tipos de vértices individuales), todas las directrices "presentarán una cinta de goma" desde el extremo como si fuesen directrices de vértice individuales.
Para insertar varias referencias numéricas, puede seleccionar una vista o preseleccionar los componentes de una vista.
