- Con el botón derecho, pulse PJ2 y seleccione Asignar a una pieza de Electrical existente.
Por lo que respecta al dibujo de AutoCAD Electrical, PJ2 es el designador de referencia especificado para el conector que se conecta con el motor MOT2, el motor para ajuste horizontal.

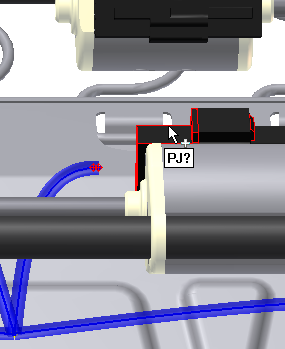

- Detenga el cursor sobre la incidencia de conector 900575:2 en la ventana gráfica y observe la información de herramientas.
La incidencia se puede seleccionar en el navegador. No obstante, cuando utilice la ventana gráfica, Inventor muestra una información de herramientas. La información de herramientas muestra el designador de referencia RefDes para ese componente. El signo de interrogación (?) indica que el designador de referencia aún no está asignado.
- Seleccione el conector.
- En el cuadro de diálogo Seleccionar pieza de Electrical, pulse Aceptar.
- El designador de referencia RefDes, como se especifica en AutoCAD Electrical, se asigna al conector de Inventor y se elimina el problema asociado con PJ2. Como el filtro de cuadro de diálogo se ha establecido para que sólo muestre elementos con problemas, PJ2 no figura en la lista.
