A continuación, se deben crear redondeos en los dos contornos de arista de las caras delantera y trasera. Como antes, se debe hacer referencia a cotas incluidas en el boceto importado para determinar el tamaño de los redondeos.
- En el navegador, expanda la operación de pieza Extrusión 1.
- Pulse con el botón derecho en Boceto1 y, a continuación, seleccione Visibilidad.

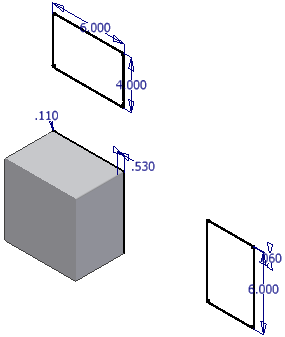

- Pulse Zoom todo
.
- Haga clic en el comando Empalme de la cinta de opciones
, o haga clic con el botón derecho y seleccione Empalme en el menú de comandos frecuentes. - Seleccione el contorno de arista de la parte delantera de la cubierta (la arista opuesta a la cara con el boceto).
Seleccione las vistas preliminares del redondeo en la ventana gráfica.
- Resalte el valor de Radio en el cuadro de diálogo Empalme o en el cuadro de entrada de valor de la visualización en lienzo, y seleccione el valor de radio 0.110 definido por el diseñador que creó el dibujo DWG originalmente.
- Haga clic en Aceptar para crear el redondeo.
