Engrosado/Desfase (cuadro de diálogo)

Añade o elimina grosor en las caras de una pieza o superficie cosida , crea una superficie de desfase a partir de la cara o superficie de una pieza , o bien crea un sólido nuevo.

Acceso:

Cinta de opciones: ficha Modelo 3D panel Superficie Engrosado/Desfase

Ficha Engrosado/Desfase

Define los requisitos para una operación de engrosado o de desfase.
Seleccionar	Especifica las caras a engrosar o las caras a partir de las cuales se creará una superficie de desfase.
Sólidos	Selecciona el cuerpo participante si hay más de un cuerpo sólido presente.
Modo de selección	Filtra la geometría para que las selecciones se limiten a caras individuales o a una superficie cosida. Puede designar varias caras conectadas o una superficie cosida, pero no una combinación de caras y superficies cosidas.
Distancia	Especifica el espesor de la operación Engrosado o la distancia para la operación de desfase. Cuando el resultado es una superficie, la distancia de desfase puede ser igual a cero (para crear una copia de una superficie o de caras individuales a partir de un modelo sólido o superficie).
Resultado	Especifica si la operación es un sólido o una superficie. Por defecto se selecciona un sólido.
Operación	Especifica si desea que la operación Engrosado una, corte o interseque la pieza sólida.
		Unión Añade el volumen creado por la operación Engrosado a la pieza sólida.
		Corte Elimina el volumen creado por la operación Engrosado desde la pieza sólida.
		Intersección Crea una nueva operación a partir del volumen compartido entre la operación Engrosado y la pieza sólida. El material no incluido en el volumen compartido se suprime.
		Nuevo sólido Crea un cuerpo sólido nuevo. Ésta es la selección por defecto si la operación de engrosado es la primera operación sólida del archivo de pieza. Selecciónelo para crear un cuerpo nuevo en un archivo de pieza con cuerpos sólidos existentes. Cada cuerpo es un conjunto independiente de operaciones externas a otros cuerpos. Un cuerpo puede compartir operaciones con otros cuerpos.
Dirección	Alarga la operación de espesor o de desfase en una de las direcciones o en ambas.
Fusión automática	La fusión automática es una tecnología de refusión que mueve automáticamente las caras tangenciales adyacentes y también crea nuevos fundidos si es necesario. Está activado por defecto en el entorno de modelado de piezas. Las siguientes ilustraciones muestran un modelo con una operación de engrosado llevada a cabo con y sin fusión automática.

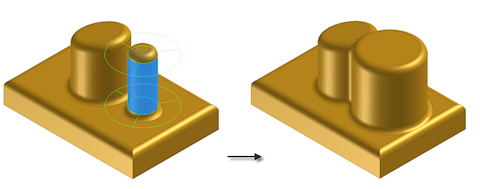

	Sin fusión automática

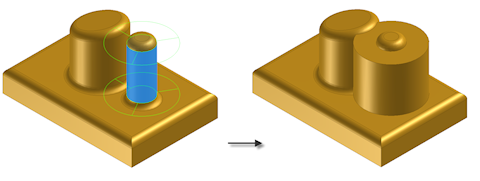

	Fusión automática activada
	La casilla de verificación de fusión automática sólo está activa cuando las caras de los sólidos se seleccionan para una operación de engrosado. También está activa cuando la operación de engrosado se alarga en la dirección positiva o negativa, pero no cuando la operación se alarga equitativamente en ambas direcciones. Cuando la fusión automática está activada, las siguientes funciones de engrosado se desactivan automáticamente: Unir, Cortar o Intersecar las operaciones Nuevo sólido Distancia igual en ambas direcciones Superficie Superficie cosida

Ficha Más

Proporciona un método seleccionar caras de pieza encadenadas o crear superficies con lados. También activa y define las características de las soluciones de desfase aproximadas.
Cadena de caras automática	Se utiliza para seleccionar varias caras tangentes continuas para su engrosado. Todas las caras seleccionadas se engrosarán con la misma operación booleana y dirección. Por defecto, esta opción está desactivada.
Crear superficies verticales	Para operaciones de desfase, crea caras verticales o "laterales" que conectan las caras de desfase con la superficie cosida original. Las superficies verticales se crean sólo en las aristas internas de la operación interna, no en las aristas del contorno de superficies. Por defecto, esta opción está desactivada. Las superficies no pueden unir una superficie de desfase con la pieza sólida.
Permitir aproximación	Si no existe ninguna solución precisa, permite una desviación del espesor especificado durante el cálculo de la operación de desfase. Una solución precisa crea una superficie de desfase en el que cada punto de la superficie original tiene un punto correspondiente en la superficie de desfase. La distancia entre estos dos puntos coincide con la distancia especificada. Seleccione si permitirá o no una solución aproximada y, a continuación, pulse la flecha para seleccionar el tipo de desviación en la lista. La desviación Media se divide para quedar tanto por encima como por debajo de la distancia especificada. Nunca demasiado fina conserva la distancia mínima. La desviación debe quedar por encima de la distancia especificada. Nunca demasiado gruesa conserva la distancia máxima. La desviación debe quedar por debajo de la distancia especificada.

Optimizada	Realiza los cálculos con una tolerancia razonable y tiempo de cálculo mínimo.
Especificar tolerancia	Realiza el cálculo con la tolerancia especificada. Se requiere un tiempo de cálculo considerable. Pulse la opción y, a continuación, especifique una tolerancia.
